CBT－E5系列齿轮泵

---

天津机械厂、栖霞液压件厂、武汉液压件厂和齐齐哈尔液压件厂(同类产品型号为CBN－E500)

(1)型号说明

CB T－E 5 * * F * * * －*

❶ ❷ ❸ ❹ ❺ ❻ ❼ ❽ ❾  10

❶ 名称：齿轮泵

❷ 结构代号

❸ 压力等级：E－16MPa

❹ 齿轮模数

❺ 排量(mL／r)

❻ 油口连接形式：F——法兰连接

❼ 安装法兰连接形式

A——100A2HW GB2353．1－81

无——方形法兰(同CB32)

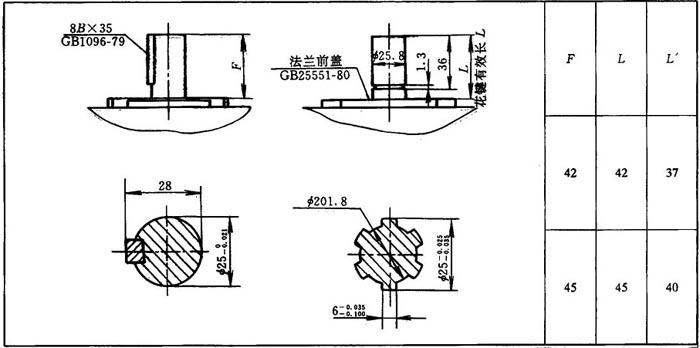

❽ 轴伸形式

H——矩形花键6－25×20．1×6

J——渐开线花键EXT15Z×1．5m×30p×5dΦ

GB3478．1－83

无——单键圆柱Φ25

❾ 旋转方向(从轴端看)

L——左旋

R——右旋

❿ 特殊定货

A——进出油口都带大弯接头

B——进油口带大弯接头，出油口带小弯接头(仅供排量50、63mL／r)

(2)性能参数

见表13．5－15。

表13．5－15 CBT－E5系列齿轮泵性能参数
