测井原始资料的质量检查指标

---

测井原始资料质量的主要标准 是测井曲线的深度和幅度，即测井曲线图上所记录下来的电位差及深度，应与岩层的物性及深度记录相吻合，如图3－1－49所示。

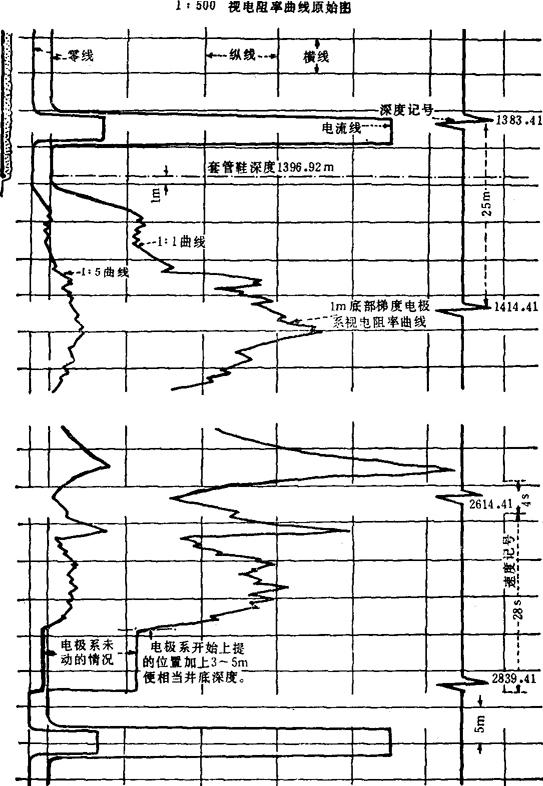

图3－1－49 1∶500视电阻率曲线原始图

其他应符合测井规范的要求。

(一)曲线深度部分的检查

测井曲线所记录的深度应与钻井工程所记录的标准层位深度、主要矿层的顶、底板深度以及所下套管鞋的实际深度相符合，所测各种曲线的深度对比应一致。判断其深度误差应主要以检查曲线所记录的套管鞋实际深度为准。深度误差标准应符合测井规范的要求，见表3－1－23。

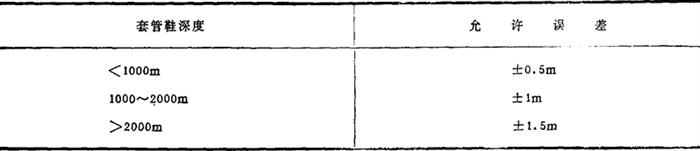

表3－1－23 深度误差标准

为了保证测井曲线深度的准确性，曲线图上的深度记号不得连续漏掉两个，起始深度记号及套管鞋附近的深度记号不得缺失。相邻两记号间的误差不得超过±1%。

(二)曲线幅度部分的检查

1．基准检查：

(1)基线 计算幅度的基准。在测井过程中应稳定，曲线图首尾基线之间位移应不大于1．5～2mm。

(2)电流线 测井过程中供电电流应稳定，测井曲线首尾电流线误差不大于±4%。

(3)干扰背景 各种干扰在曲线上所造成的抖动或跳动其宽度应小于2mm。

2．测井曲线幅度检查

(1)视电阻率曲线 套管中为零值，裸眼中不应出现零值或负值，复测量的幅度误差不得超过±10%，其他干扰符合规范要求。

(2)自然电位曲线 每100m基线偏移应小于2cm。其他干扰应符合规范要求。重复测定的幅度误差不得超过±10%。曲线极性不得标错。

(3)井径曲线 在套管内的测量值与实际值，误差不得超过±1．5cm。

(4)自然伽马曲线 幅度变化符合地质剖面的特征，统计起伏误差不超过±31．7%。

(5)井温曲线 每1000m温度补偿误差不得超过2度。始终点分别标出补偿电位差和温度数值。

(6)井内流体曲线 测量数值和地面泥浆所测数值换算到同一温度时，其误差不得超过10%。

(7)井斜测量(定向井除外) 斜度误差不得超过±0．5度；斜度在2度以上时，方位角测量误差不得大于4度。两次测井时的重复误差不得超过误差要求的两倍。

(8)声幅测井曲线 在水泥面以上应记录套管接箍5个以上，重复测量误差不得超过10%。

(9)磁性定位曲线 套管接箍处峰值幅度应明显，同方向不得出现两个峰值，干扰幅度应可辨认。
