流体输送设备

---

1．确定流体输送的条件

(1)首先给定输送液体的种类、流量、输送路线。

(2)结合实际配管，从液体的粘度、管径、管长考虑压力损失等项，选择适合于这种压力、流量及液体性质的泵。

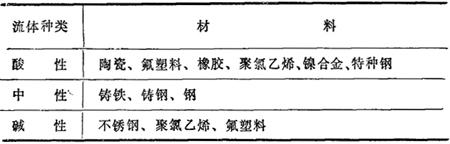

2．接触流体的材料，如表16－1

表16－1 接触流体的材料选择

3．流体输送设备及特征比较

1)种类

(1)涡轮式：离心泵、斜流泵、轴流泵。

(2)容积式：往复泵、旋转泵。

(3)特殊式：反馈泵(再生泵)、喷射泵、气泡泵。

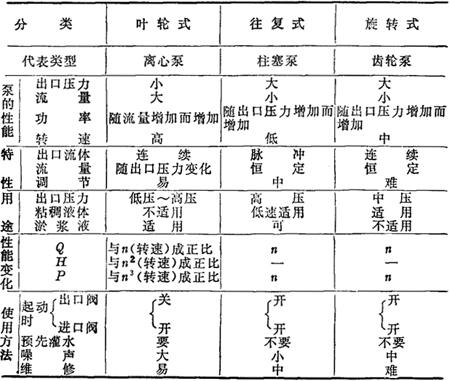

2)泵的特性比较(表16－2)

表16－2 泵的特性比较

注；Q－扬量；H－扬程；P－实际功率；P=ρ·Q·H；ρ为密度。

4．气体输送设备

1)作用

将气体由甲处输送到乙处，如排风机；提高气体的压力，如压缩机；用于降低压力，如抽气机——真空泵。

2)按结构分类

(1)容积式：回转式(滑片式、螺杆式、罗茨式)，往复式(活塞式、隔膜式)。

(2)透平式：离心式、轴流式。

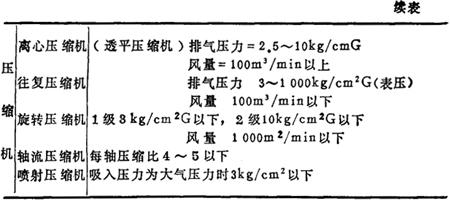

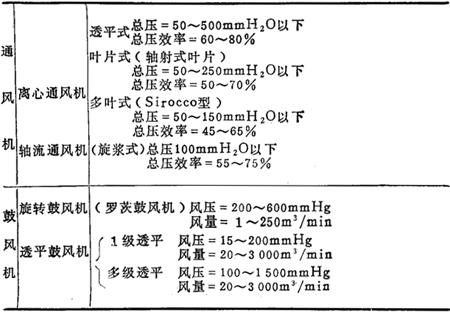

3)按所达到压力分类(表16－3)

表16－3 气体输送设备

注：引自《袖珍化工手册》，第287页。

(1)通风机——所产生的压力不高于1500mm水柱；

(2)鼓风机——所产生的压力为0．15～2个表压；

(3)压缩机——所产生的压力大于2个表压；

(4)真空泵——所产生的压力低于大气压力。

4)常用气体输送设备

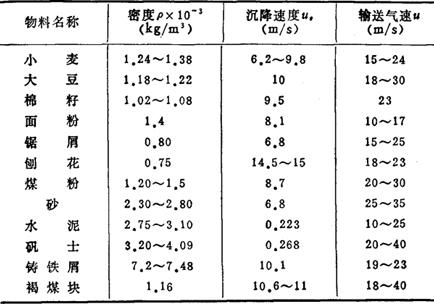

5)各种物料的沉降速度与常用的输送气流速度(表16－4)

表16－4 各种物料的沉降速度与常用的输送气流速度

6)空气多级压缩

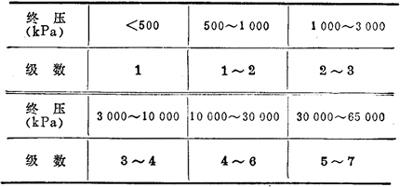

为获得较大的气体压缩比，必须合理选择压缩级数。因此，生产上将初压为常压时，要求的终压(表压)与压缩机级数的合理范围之关系总结出来，见表16－5，以供确定压缩所需级数时参考。

表16－5 级数与压缩关系

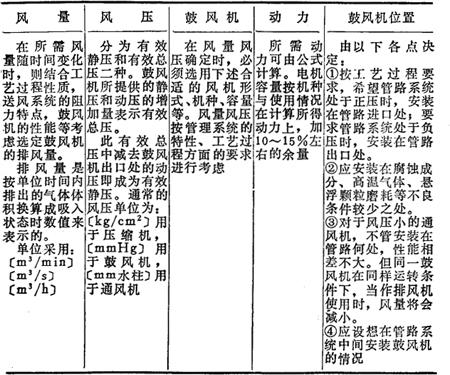

7)气体输送的考虑因素(表16－6)

表16－6 气体输送的考虑因素
