橡皮绝缘、塑料绝缘电线的载流量

---

橡皮绝缘电线穿管敷设的载流量列于表12－20、表12－21。塑料绝缘电线明敷设及穿管敷设的载流量列于表12－22～表12－24。BV－105型耐热聚氯乙烯铜芯电线的载流量列于表12－25。

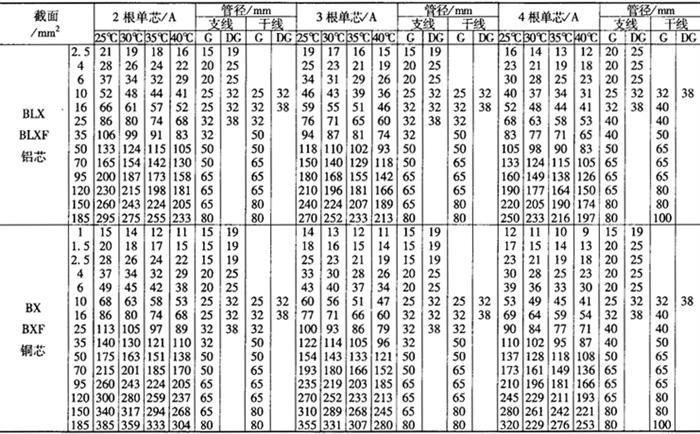

表12－20 橡皮绝缘电线穿钢管敷设的载流量 (θ_n=65℃)

注：表12－20至表12－38中，θ_n表示线芯允许长期工作温度；θ_n表示导线敷设处的环境温度；ρ_τ表示土壤热阻系数。

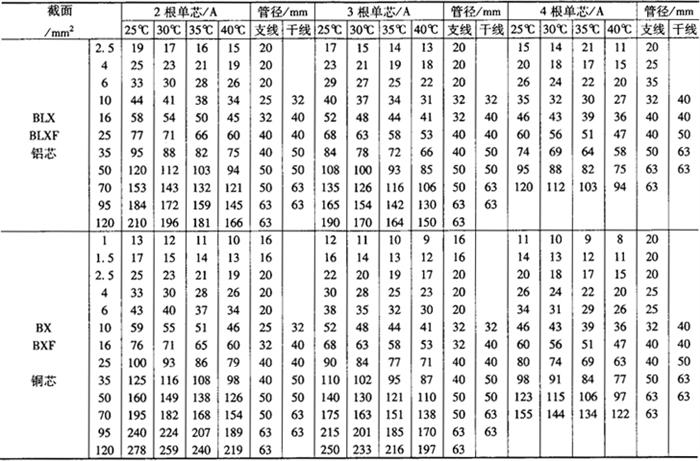

表12－21 橡皮绝缘电线穿塑料管敷设的载流量 (θ_n=65℃)

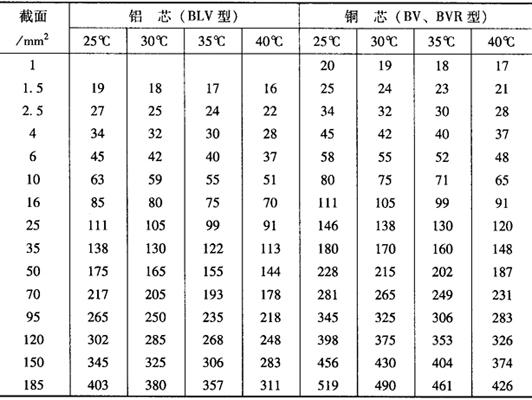

表12－22 塑料绝缘电线明敷设的载流量 (θ_n=70℃)

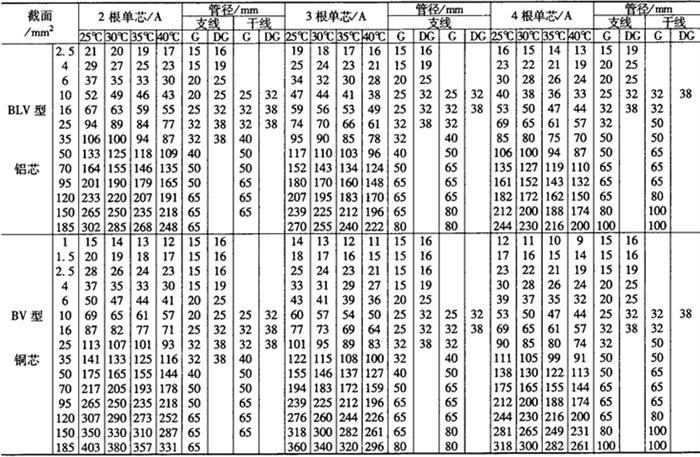

表12－23 聚氯乙烯绝缘电线穿钢管敷设的载流量 (θ_n=70℃)

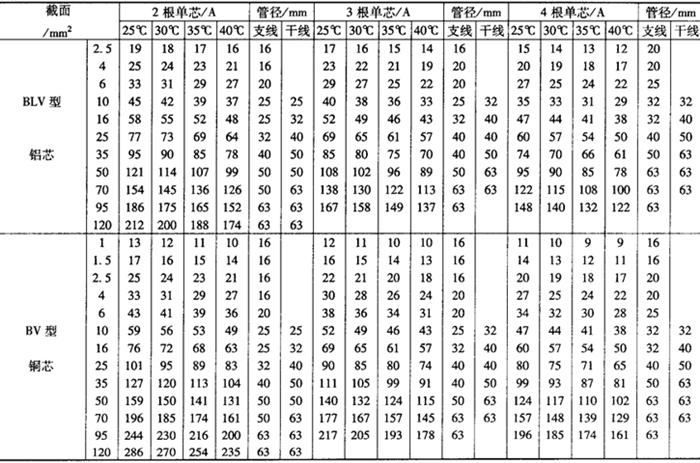

表12－24 塑料绝缘电线穿塑料管敷设的载流量 (θ_n=70℃)

表12－25 BV－105型耐热聚氯乙烯绝缘铜芯电线的载流量 (θ_n=105℃)

注：①BV－105型电线的聚氯乙烯绝缘中加了耐热增塑剂，线芯允许工作温度可达105℃，适用于高温场所，但要求电线接头用焊接或绞接后表面镀锡处理。电线实际允许工作温度还取决于电线与电线及电线与电器接头的允许温度，当接头允许温度为95℃时，表中数据应乘以0．92，85℃时应乘以0．84。

②BLV－105型铝芯耐热线的载流量可按表中数据乘以0．78。
