模板

---

5．5．2．1 模板分类及结构特点

模板分类及结构特点见表5-85．图5-10为装配式单面模板，图5-11为整铸式双面模板．

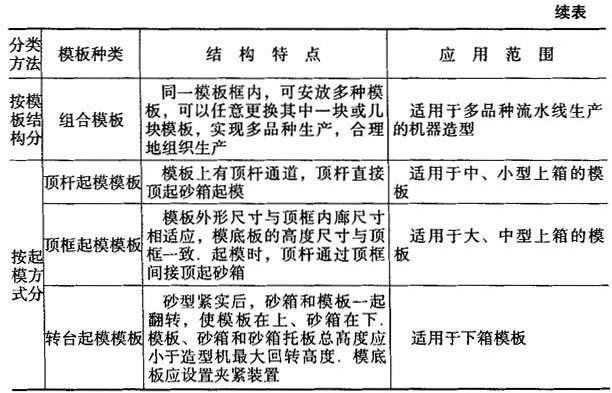

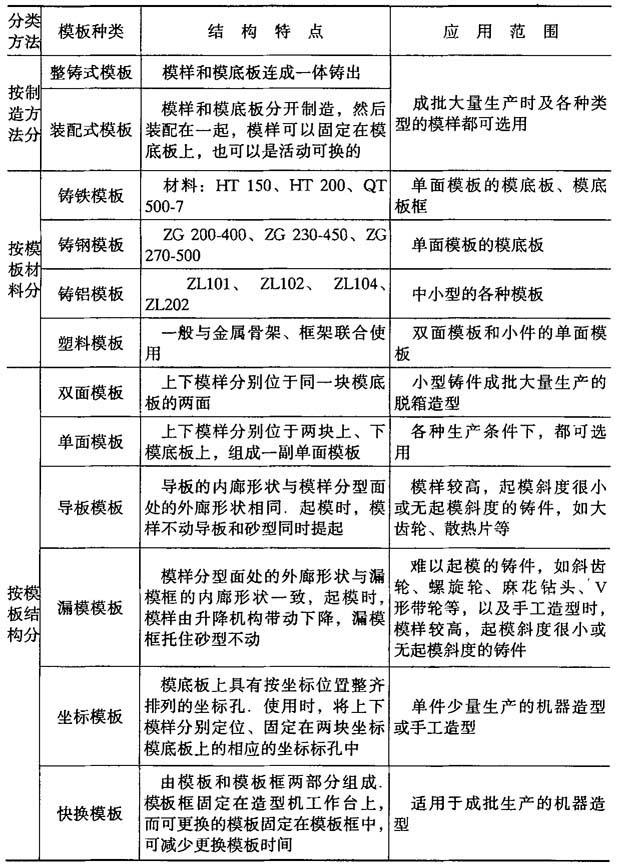

表5-85 模板的分类及其结构特点

图5-10 装配式单面模板

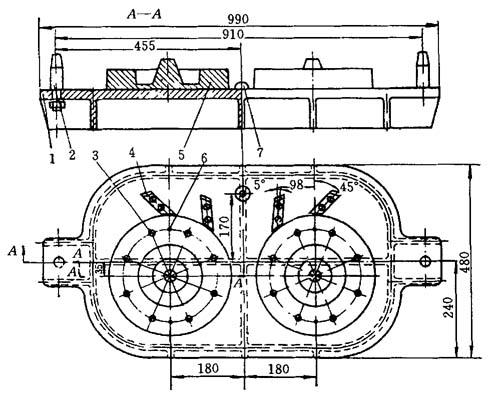

1—模底板；2—定位销；3—沉头螺钉；4—内浇道；5—下模样；6—圆柱销；7—直浇道窝

图5-11 整铸式的双面模板

5．2．2．2 模样在模底板上的放置形式

模样在模底板上的放置形式见图5-12．

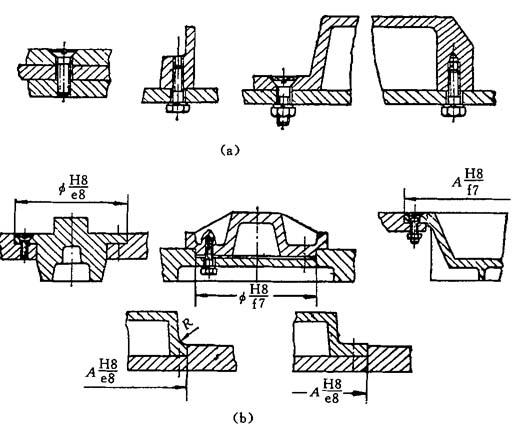

图5-12 模样在模底板上的放置形式

(a)平放式；(b)嵌入式

5．5．2．3 模底板与砂箱的定位方式

模底板与砂箱的定位方式见表5-86．

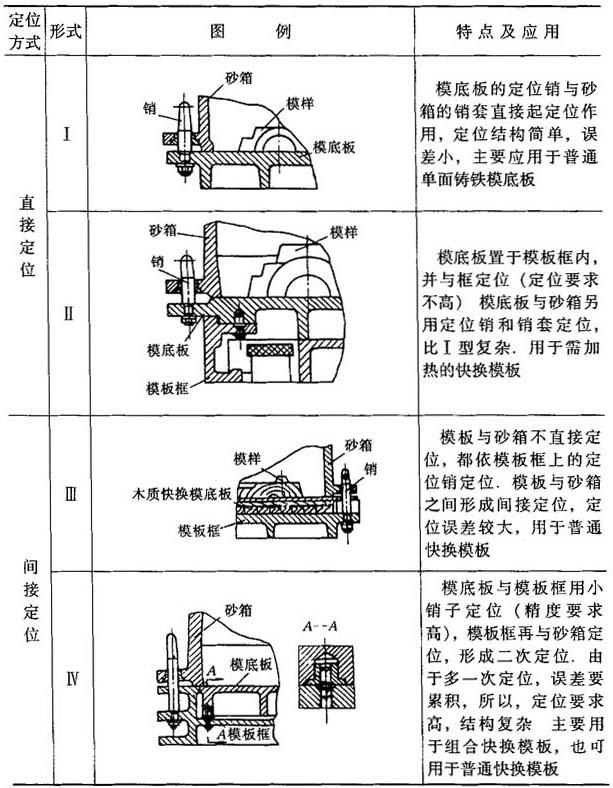

表5-86 模底板与砂箱的定位方式
