模拟集成电路(AIC)

---

(一)概述

AIC是60年代初期发展起来的集成电子器件，该器件一问世就显示出强大的生命力，仅十几年时间就成为电子技术中最重要的基础产品之一。AIC分为模拟集成运算放大器和集成稳压器等。

(二)模拟集成运算放大器

集成运算放大器(简称集成运放)是一种高增益的直流放大器，它一般采用双端输入、单端输出的结构形式。同相输入端用“+”表示，反相输入端用“－”表示，OUT为输出端。反相输入端和输出端相位相反，同相输入端和输出端相位相同。

(三)集成运算放大器的特性及查阅说明

1)集成运算放大器的封装形式

集成运算放大器的封装有两类，一类为金属圆壳封装，即Y－8，Y－10，Y－12，在外引线序号栏中分别用A，B，C表示，Y后面的数字表示引线数。第二类为双列直插封装，即C－8，C－10，C－12，C－14，C－16等，在外引线栏中用E，F，G，H和I表示。C后面的数字为引线数。同一封装中的不同情况则用下标1，2，3…来区分。如果某个型号的集成运放，有Y和C型两种封装，引出线数与位置完全相同，则用圆形封装的代号一起表示。它们的外形如图15－10所示。

图15－10 圆形和双列直插封装外形图

2)查阅顺序与注意事项

首先，根据需要确定所选用集成运放的类别，然后在相应的表15－21至表15－27中查出具体的型号，即可知其主要的电参数。然后，根据表15－21至表15－27中最右一栏“外引线序号”中的字母，从表15－28中查其外引线功能及封装形式。

表15－21 宽带型集成运算放大器型号和参数

表15－22 高精度型集成运算放大器型号和参数

表15－23 低功耗型集成运算放大器型号和参数

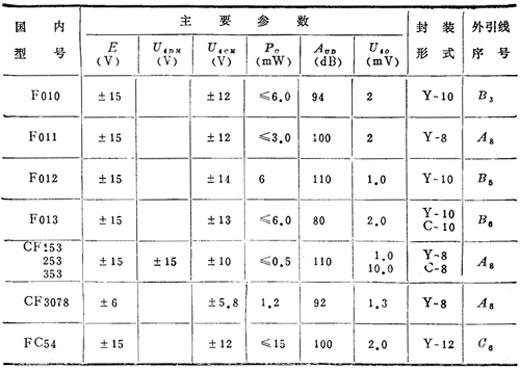

表15－24 高输入阻抗型集成运算放大器型号和参数

表15－25 通用型集成运算放大器型号和参数

表15－26 高压型集成运算放大器型号和参数

表15－27 其他型集成运算放大器型号和参数

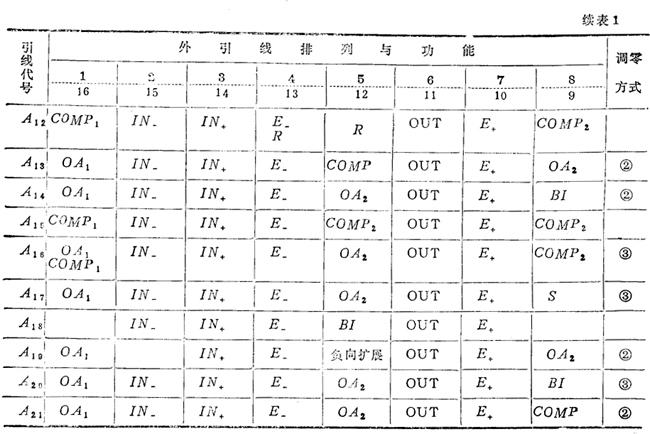

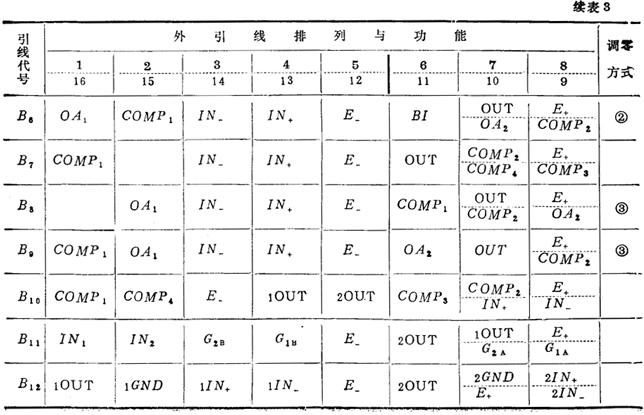

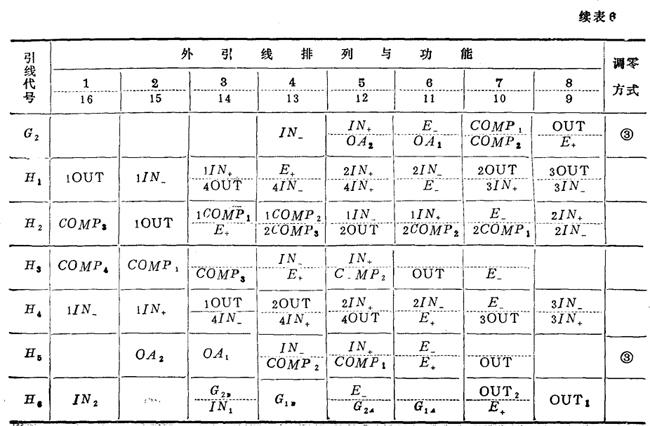

表15－28 集成运算放大器外引线排列功能表

由表15－28还可知，集成运放的调零方式和补偿方法。凡外引线功能表中同一行中有OA₁、OA₂和OA₃者，表示外接调零电位器的动端接OA₂，电位器的其他两个端头分别接OA₁和OA₃，并在调零方式栏中注以①。注②表示OA₁和OA₂接调电位器的两固定端，动端接E₊。注③表示OA₁和OA₂接电位器的固定端，而动端接E－。

补偿方式有四种。在外引线功能表15－28中的某一行里有一个补偿端COMP者，即应将补偿元件(一般为一个电容器)接向输出OUT端；有两个补偿端COMP₁和COMP₂者，应将补偿元件接在这两个端头之间；有三个补偿端COMP₁，COMP₂和COMP₃者，应将第一个补偿元件接在COMP₁和COMp₂之间，第二个补偿元件接在COMP₃和OUT之间；有四个补偿端时，应分别将补偿元件接在COMP₁和COMP₂之间以及COMP₃和COMP₄之间。

表15－28中的BI为偏流输入端，如偏置电阻较大，占用芯片面积大，则使用外接偏置电阻。一般BI端通过一个1MΩ左右的电阻接向E₊，个别的接向E－。在表中注明两个R的，表示电阻R接在此两引线端之间。

表15－28中的S表示选通端，G表示增益调节端。

集成运放的国家标准前面冠以CF，后面是数字序号，该数字序号与国际流行的相应运放型号的数字序号相同。例如CF741与μA741完全相同，序号也一致。F打头的是部标型号，不是以CF、F打头的是厂标型号。

在表15－21至15－27性能参数表中各符号含义如下：

U_i。——输入失调电压；

αU_i。——输入失调电压的温度系数；

I_1B——输入偏置电流；

A_UD——开环差模直流电压增益；

K_CMR——共模抑制比；

U_OPP——输出峰峰值电压；

U_iCM——最大共模输入电压范围；

BW——开环带宽；

U_iCM——最大共模输入电压范围；

U_iDM——最大差模输入电压范围；

P_C——静态功耗；

R_i——输入阻抗；

E_M——输出电压。

(四)集成稳压器功能参数表

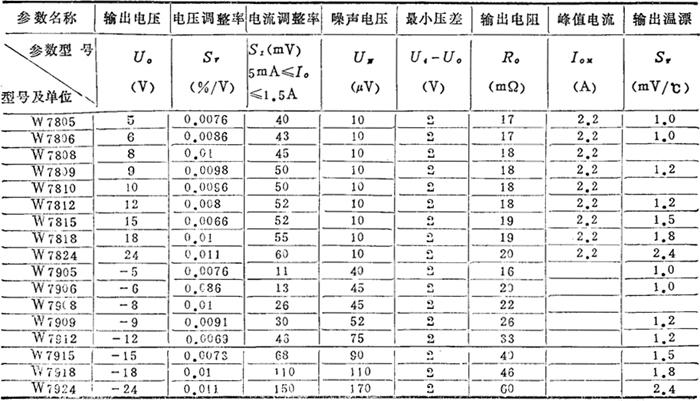

表15－29W7800、W7900系列三端集成稳压电路参数

注：W78系列为三端固定正输出集成稳压器；W79系列为三端固定负输出集成稳压器。

表15－30W78M00、W79M00系列三端集成稳压电路参数

表15－31W78L00、W79L00系列三端集成稳压电路参数

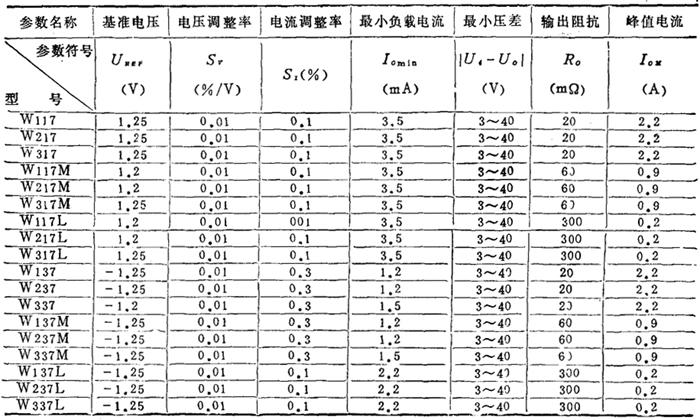

表15－32W117／217／317、W137／237／337各系列稳压器的参数

注：W117／217／317系列为三端可调正电压集成稳压器；W137／237／337系列为三端可调负电压集成稳压器。

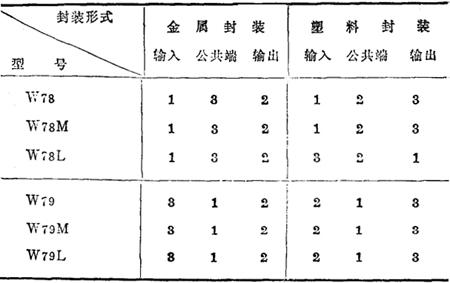

表15－33W78、W79系列稳压器的外引线排列

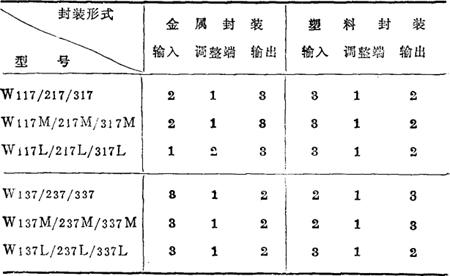

表15－34 W117／217／317、W137／237／337各系列稳压器的外引线排列
