模具用铸件的制造

---

1．模具用铸件的分类

各种模具铸件大致可分三大类：

①底板、模座、框架类零件。如冷冲模底板、锻造用的剪切模座、压力机模座以及大型塑压模框架等。

②大型拉深模零件。

③锻模模体及电渣堆焊复合锻模需用的板极等。

2．模具铸件的技术条件

①铸件的化学成分和力学性能应符合图纸规定的材料牌号标准。

②铸件的尺寸公差数值(表7．1－8)应符合图纸规定的尺寸要求。铸件的尺寸公差等级可参考表7．1－9选取。

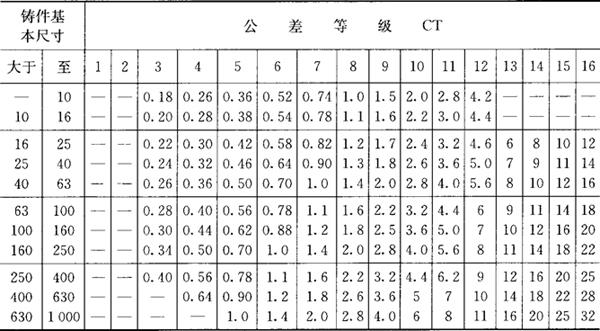

表7．1－8 铸件尺寸公差数值 (摘自GB 6414－1986) (mm)

注：1．CT1和CT2没有规定公差值，是为将来可能要求更精密的公差保留的。

2．CT13～CT16≤16mm的铸件基本尺寸，其公差值需单独标注，可提高2～3级。

3．公差带一般情况下应对称分布，即公差的一半取正值，另一半取负值。

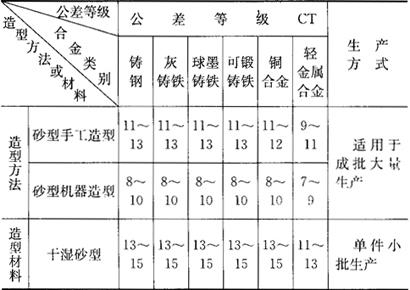

表7．1－9 铸件的尺寸公差等级 (摘自GB6414－1986)

③铸件非加工表面壁厚和筋厚偏差见表7．1－10。

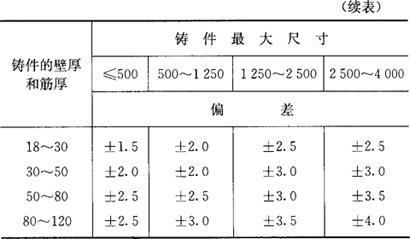

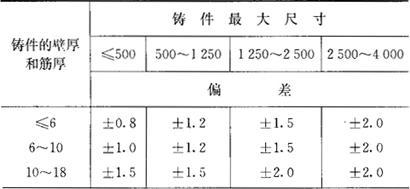

表7．1－10 铸件非加工表面壁厚和筋厚偏差 (mm)

注：若铸造采用型与芯、芯与芯方式形成壁厚或筋厚时，其偏差可比表中数值增大30%。

④非加工表面上浇冒口允许的残留高度见表7．1－11。

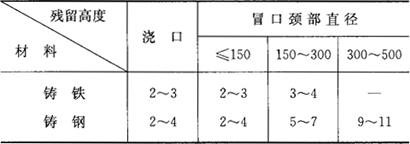

表7．1－11 铸件非加工表面上浇冒口允许的残留高度(mm)

⑤与铸件尺寸公差配套使用的机械加工余量，见表7．1－12。与铸件尺寸公差配套使用的铸件机械加工余量等级可参考表7．1－13选取。

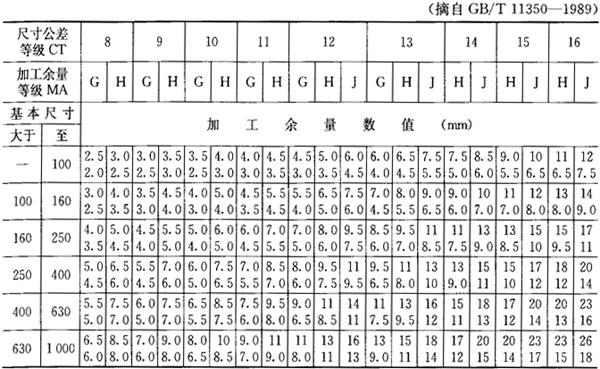

表7．1－12 与铸件尺寸公差配套使用的机械加工余量

注：表中每栏有两个加工余量数值，上面的数值为以一侧为基准，进行单侧加工的加工余量值，下面的数值为进行双侧加工时每侧的加工余量值。

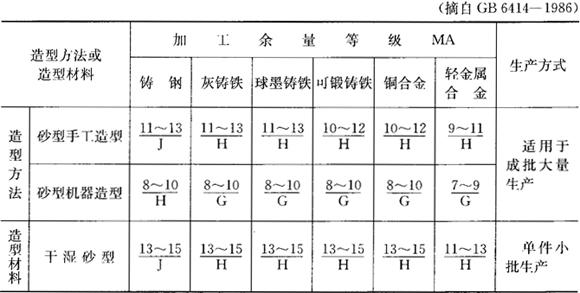

表7．1－13 与铸件尺寸公差配套使用的铸件机械加工余量等级

⑥模具铸件线收缩率及加工余量(表7．1－14)。

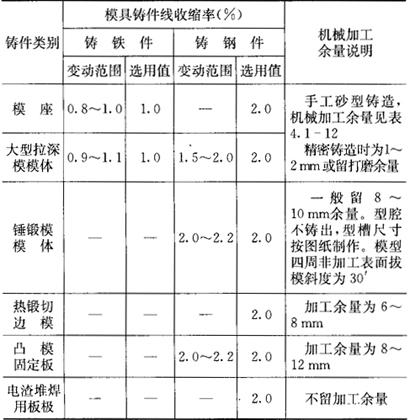

表7．1－14 模具铸件线收缩率及加工余量
