模具用液压马达

---

BM型摆线液压马达(以下简称马达)是一种内啮合摆线齿轮式的马达。其结构简单、低速性能好、短期超载能力强。与同排量的其他液压马达相比，具有体积小、重量轻、输出扭矩大等优点。液压管路与该马达两个油口相连，便可进行工作，改变油流方向，便可得到不同的旋转方向。

模具上主要用液压马达脱各种螺纹与螺旋面。

型号表示方法

1．BM型摆线液压马达技术参数(表8．4－18)

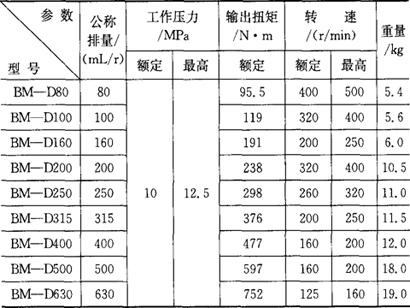

表8．4－18 BM型摆线液压马达技术参数

注：1．马达在额定压力、额定转速下可连续使用，若工况选择在2／3额定压力、1／3～2／3额定转速时，马达将在高效率区域工作。

2．最高压力或最高转速适于间断运转工况。

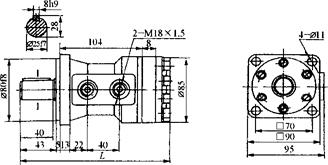

2．外形及安装尺寸(图8．4－3、8．4－4；表8．4－18、表8．4－19)

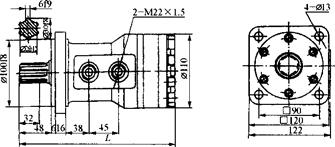

(a)BM－D80～BM－D160型马达

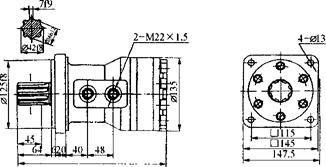

(b)BM－D200～BM－D400型马达

(c)BM－D500～BM－D630型马达

图8．4－3

(a)BM－D80～BM－D160

(b)BM－D200～BM－D400

(c)BM－D500～BM－D630

图8．4－4 各型马达进出油口连接尺寸

表8．4－19 L尺寸表 (mm)

3．使用与维修

(1)安装

①马达安装请参照安装尺寸图，装配部分的接合尺寸，请注意配合。

②马达的安装机架应有足够的刚度，安装面和定位止口对旋转机构轴线的垂直度和同轴度请控制在0．03mm以内。

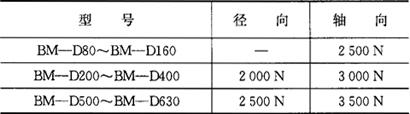

③马达输出轴上允许承受的工作载荷见表8．4－20。

表8．4－20

建议在马达与工作机械之间采用弹性联轴器，以减轻工作载荷，延长使用寿命。

④马达的两个油口应配用JB 982－77组合密封垫圈，出厂时已随机装箱。

(2)工作油

①油液的运动黏度在油温50℃时应为37～43mm²／s，建议采用上稠50－1稠化液压油或YA－N68液压油。

②若在室外使用，应根据气温的变化，适当改变油液牌号，以利马达正常运行。

③进入马达的工作油必须经有效的过滤，以防止铁屑、污物等进入，影响正常使用。油液过滤精度应不低于0．025mm。

④在长期连续工作的系统中，为防止油温升高，应串联一冷却器，正常工作的油温应不超过70℃。

(3)密封

马达在正常工作一段时间后，如发生漏油现象，请按下法排除：

①如后部接合面漏油，请均匀拧紧后部9个螺钉。

②如前部轴密封处漏油，请更换密封圈，更换方法如下：

(a)松开前盖6个镙钉取下前盖。

(b)取出前盖孔内的密封圈。

(c)重新装配，注意不得损坏密封圈，前盖内轴密封圈规格见表8．4－21。

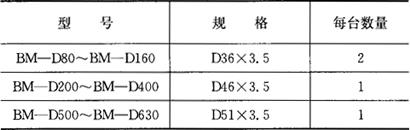

表8．4－21 O形橡胶密封圈 GB 1235－1976

(4)旋向

①马达可正反向旋转。

②出厂马达的轴旋转方向如图8．4－5所示。

图8．4－5

③若要改变进出油和轴旋向之间的关系，请在订货时注明。

此外，南京液压机械制造厂还推出了两个系列可取代进口马达的新型摆线液压马达，即BMD系列和BMF系列马达，这两个系列马达的技术参数可查表8．4－22与表8．4－23。

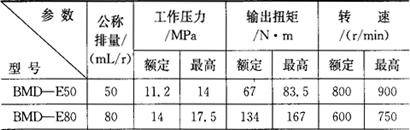

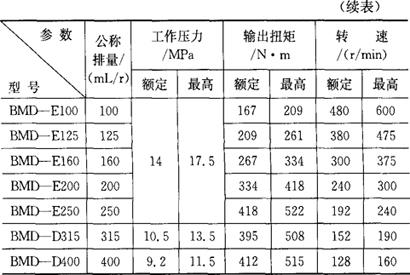

表8．4－22 BMD系列马达技术参数

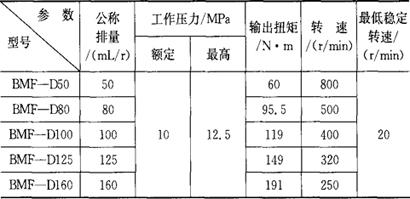

表8．4－23 技术参数

注：1．马达在额定压力和额定转速下可连续使用，若工况选择在2／3额定压力，1／3、2／3额定转速时，马达将在高效率区域工作。

2．最高压力或最高转速适用于间断运转工况。
