标准热处理条件

---

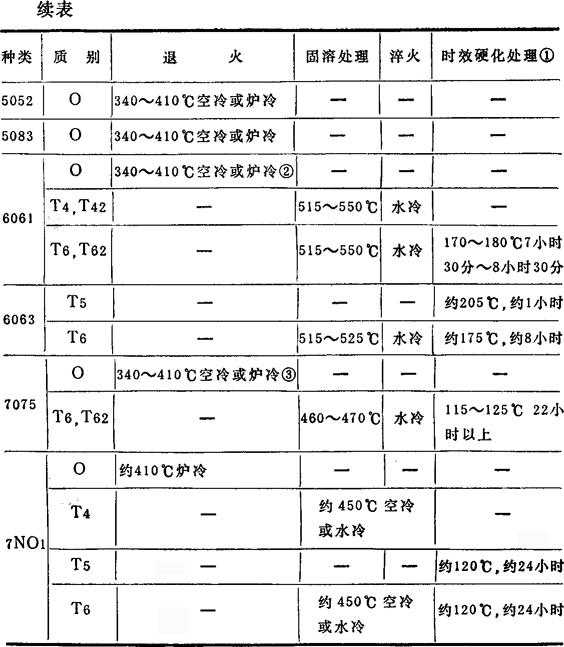

(1)型材

注：①：时效硬化处理的时间，厚度在12毫米以下的，记录仪示出所要求温度以后的保温时间。厚度每增加12毫米，保温时间增加30分钟。

②：热处理退火时，加热至约410℃，并保持此温度1小时以上，再冷却到260℃。以每小时28℃以下的冷却速度较好。260℃以下的，冷却速度没有要求。

③：热处理退火时，加热到410～455℃，保持此温度约2小时，在空气中冷却，再加热到约230℃，在这个温度下保持约6小时以后，冷却到室温。

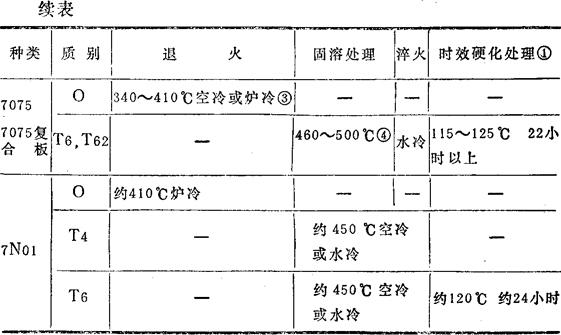

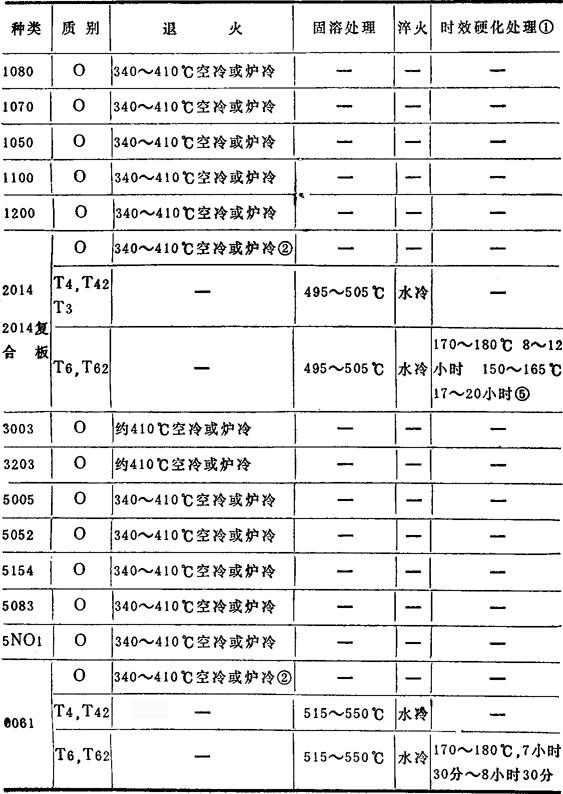

(2)板材

注：①：时效硬化处理的时间，厚度在12毫米以下的，用记录仪示出所要求温度以后的保温时间。厚度每增加12毫米，保温时间增加30分钟。

②：热处理进行退火时，加热至约410℃，保持这个温度1小时以上，冷却到260℃。以每小时28℃以下的冷却速度较好。260℃以下的，冷却速度没有要求。

③：热处理进行退火时，加热到410～455℃(材料的冷加工程度越小要求温度越高)，在这个温度保温约2小时，在空气中冷却，再加热到约230℃，保持这个温度约6小时以后，冷却到室温。

④：厚度不满1．3毫米的，温度应为490～500℃。

⑤：作为代替法使用。
