标准校轨尺

---

校轨尺相对于校轨卡板要复杂很多，也是校正导轨最重要的工具，这里我们将按照标准导轨尺寸详细介绍，实际现场可以根据各公司使用的不同导轨进行修改和设计。

校轨尺按结构包括：校轨尺底座、校轨尺指针、校轨尺特制螺栓、钢管几部分组成。

1．校轨尺底座

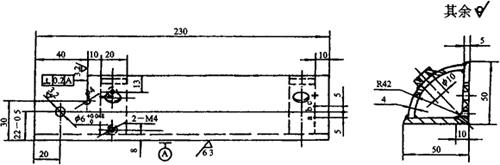

校轨尺底座结构如图4．3－4所示。

图4．3－4 校轨尺底座示意

材料要求：A3。

工艺要求：

(1)A是尺寸为10mm宽一段平面，该平面表面通过黑皮(热处理)得到，且作为第一道工序。

(2)Φ6mm孔最后工序用3级绞刀绞制。

(3)使用冲子标记出a、b、c三个标记。

(4)该图校轨尺底座是校轨尺的右边，左边座要求对称按尺寸制作。

(5)“+”、“－”号标记用冲子打点来标记。

2．校轨尺指针

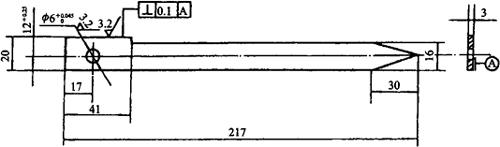

校轨尺指针结构如图4．3－5所示。

图4．3－5 校轨尺指针示意

工艺要求：

(1)Φ6mm孔最后工序用3级绞刀绞制。

(2)材料选用20钢渗碳淬火处理，渗碳深度0．4～0．6mm；或选用T10A。

3．校轨尺特制螺栓

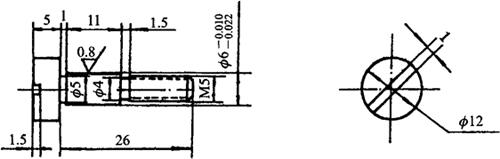

校轨尺特制螺栓结构如图4．3－6所示。

图4．3－6 校轨尺特制螺栓示意

材料要求：45钢。

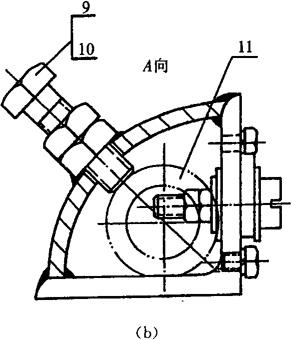

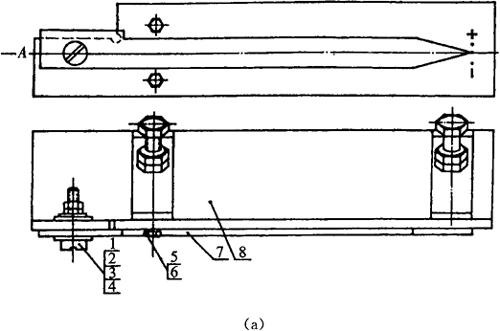

校轨尺除上面介绍的三部分外，还需要其他标准件及钢管才能组合，具体整体结构如图4．3－7所示。标准校轨尺零部件见表4．3－1。

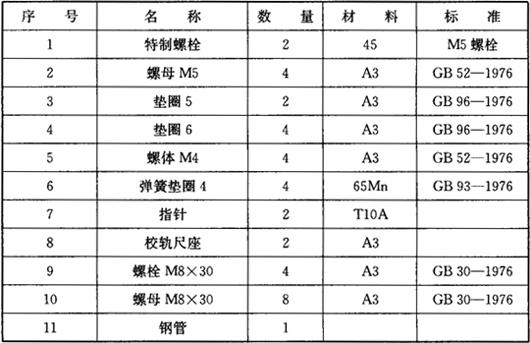

表4．3－1 标准校轨尺零部件表

图4．3－7 校轨尺整体结构示意
