构筑物工程

---

①烟囱筒身 应按不同壁厚分段以实砌体计算，扣除孔洞及钢筋混凝土圈梁、过梁等体积。

筒身每段体积计算(见图2－48)

图2－48

式中 V－体积(m³)；

h－段高；

D－下口中心线直径

c－壁高；

d－上口中心线

〔计算例〕 某砖烟囱一段为10米，壁厚0．365米，试计算这一段的体积。

②砖烟囱的钢筋混凝土圈梁 应按实体积计算。其工程量计算公式为：

V=l×A(m³)

式中 V－圈梁体积；

l－圈梁中心线圆周长；

A－圈梁截面。

③砖烟囱筒身勾缝 原浆勾缝已包括在定额内，不另计算。如设计规定加浆勾缝，其工程量按筒身外围面积计算。其计算公式为：

A=(R₁+R₂)πh(m²)

式中 A－勾缝面积；

R₁－烟囱底外半径；

R₂－烟囱上口外半径；

h－烟囱勾缝高度。

④烟囱内表面涂抹隔绝层 按筒身内壁的面积计算，并扣除孔洞面积。

隔绝层表面面积计算式：

式中 A－表面面积；

D－下口内直径；

d－上口内直径；

h－段高度。

〔计算例〕 烟囱表面涂隔绝层，段高10米，上口直径为2米，下口直径为2．5米，试计算这一段的表面积。

解：A=3．1416××10=70．69m²

⑤烟道砌体 以实砌体计算，如图2－49，其工程量计算式为：

图2－49

式中 C－烟道墙厚；

h－烟道墙高；

R－烟道拱半径；

l－烟道长：

V－烟道砌体。

烟道长度以炉体第一道闸门至烟囱外皮与烟道连接处计算。

⑥烟道内衬 不能与烟囱内衬混用，按用料分别项目，工程量按实体积计算(见图2－49)。

其工程量计算公式为：

式中 C－烟道墙厚；C₁－内衬厚；

C₂－隔热层厚；R－烟道拱半径；

h－烟道墙高；l－烟道长；

V－烟道内衬体积。

⑦烟囱散水 其工程量按图示尺寸以平方米计算(图2－50)。其计算式为：

图2－50

S=(R₁+b)²π－R₁²π-b×B(m²)

式中 S－散水面积；

R₁－烟囱底外半径；

b－散水宽；

B－烟道宽。

⑧水塔基础 其工程量按实体积计算，分别钢筋混凝土、砖、毛石基础等。水塔基础多为钢筋混凝土基础，呈环形台阶式，计算工程量时，应将多层圆环的体积相加(见图2－51)。每层圆环体积计算公式为：

图2－51

V=πh(R₁²-R₂²)(m³)

式中 V－圆环体积；R₁－圆环外半径；R₂－圆环内半径；h－圆环高。

⑨水塔筒身 水塔筒身与槽底的分界，以与槽底相连的圈梁为界。圈梁以上为槽底，以下为筒身。

a．钢筋混凝土筒式塔身 钢筋混凝土筒身以实体积计算，扣除门窗洞口体积，依附于筒身的过梁、雨篷、挑檐等工程量并入筒壁体积内计。

筒式筒身筒壁体积计算式：

V=(h×C×πD)-T+GL+YP+YB(m³)

式中 V－筒壁体积；

h－每段(同厚)筒身垂直高度；

C－每段(同厚)筒壁厚度；

D－每段筒身中心线直径；

GL－过梁体积；

YP－寸篷体积；

YB－挑檐体积。

b．柱式塔身 柱式塔身不分柱、梁和直柱、斜柱均以实体积合并计算。

柱式塔身的柱体积计算式：

V=(a×b×h)+L(m³)

式中 a×b－柱截面；h－柱高；L－梁体积。

c．砖筒身 砖筒身不分厚度、直径，均以实砌体积计算，并扣除门窗洞口和混凝土构件所占体积。砖碹及砖出檐等并入筒身体积内计算。

图2－52

砖筒身体积计算式：

V=(h×CπD)-T+Q+Y(m³)

式中 V－砖砌筒身体积；

h、C、D、T－同上式；

Q－砖碹体积；

Y－砖挑檐体积。

⑩塔顶及槽底 钢筋混凝土塔顶及槽底的工程量合并计算。

图2－53

锥形或球形塔顶及槽底的面积体积计算式：

锥形体积、面积计算式：

V=π·r·κ·d(m³)

A=π·r·κ(m²)

球形体积、面积计算式

式中 r－底面积半径；

k－圆锥斜长；

d－壁厚；球形矢高。

〔计算例1〕 水塔圆锥封顶厚度0．08米，已知底面半径4米，圆锥长5米，求圆锥封顶体积(如图2－54)。

图2－54

V=3．1416×4×5×0．08

=62．83×0．08=5．03m³

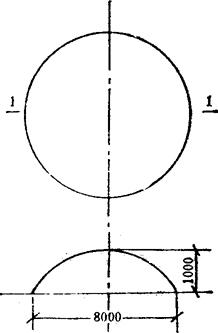

〔计算例2〕 水塔槽底为半球形已知矢高(H)为1米，直径(D)8米，求槽底抹灰面积(见图2－55)

图2－55
