板框过滤机

---

(一)用途与特点

板框过滤机结构简单、过滤面积大、占地面积小、辅助设备少、价格低、无运动部件、动力消耗低、过滤推动力大，间歇操作，适用于各种果蔬汁的过滤。

(二)结构与工作原理

板框过滤机由许多交替排列的过滤板和滤框组成。其结构如图4－2－13所示。过滤板和滤框结构如图4－2－14所示。

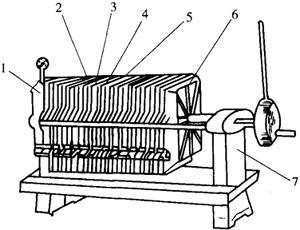

图4－2－13 板框过滤机

1－固定端板 2－过滤板 3－滤布座 4－滤框 5－洗涤板 6－可动端板 7－支承横梁

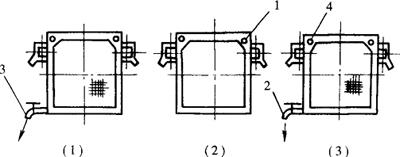

图4－2－14 滤板和滤框结构图

(1)过滤板 (2)滤框 (3)洗涤板

1－料液通道 2－滤液出口 3－滤液或洗涤液出口 4－洗液通道

板框过滤机备有许多滤板和滤框，可根据要过滤饮料的数量和质量决定板框的组装数量。当组装时，在滤板和滤框之间加入滤布并交替排列，然后利用螺旋机构或液压机构将其压紧，使滤布与滤板紧贴在一起。由于滤板和滤框的右上角均有小孔，组装好后即形成滤液进料通道。当板框过滤机开始工作时，泵首先将滤液压入过滤机，滤液从滤板和滤框的右角圆孔通道进入滤板、滤框和滤布组成的空间，颗粒在框内被滤布截留，最终形成滤饼。滤液则通过滤饼和滤布流向滤板，沿滤板的沟槽向下流动并从滤板下方的孔流出，然后汇集在一起排出。在排出口处装有旋塞，可观察滤液的澄清情况。当滤框内被滤渣充满，过滤速率大大降低而压力超过允许的最高压力时，应停止进料、进行洗涤操作，重新组装之后，再重新开始过滤操作。

(三)主要技术参数

板框过滤机主要技术参数见表4－2－3。

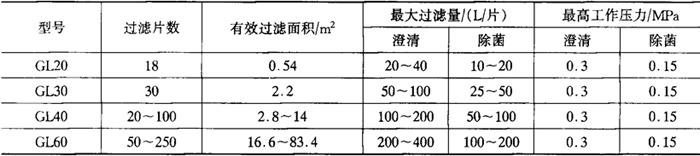

表4－2－3 板框过滤机主要技术参数

注：北京水泵厂制造
