最小壁厚

---

最小壁厚见表5-3、表5-4、表5-5、表5-6、表5-7．

图5-1 凹槽、台阶和胖肚圆孔

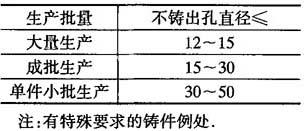

表5-1 灰铸铁件不铸出孔直径 mm

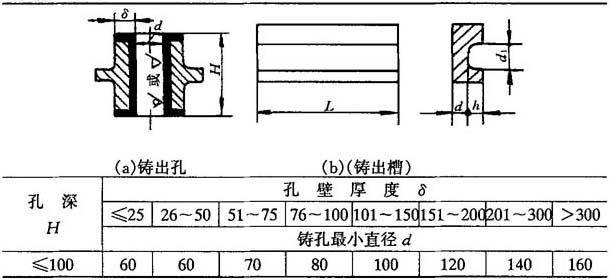

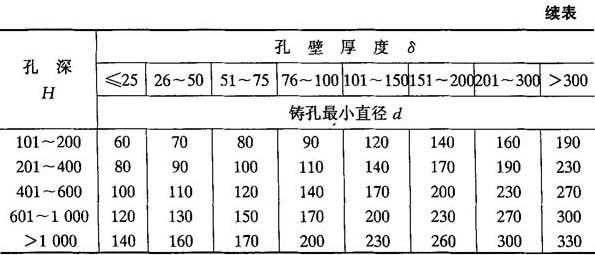

表5-2 普通碳素钢和低合金钢铸件最小铸出孔(槽)尺寸 mm

注：1．不穿透的圆孔直径要大于表中数值20%．

2．对矩形或方形的穿透孔要大于表中数值20%；不穿透孔则要大于40%．

3．对铸件上穿透与不穿透的槽，表中图(b)铸出的条件是：h≤d₁，d₁=(1+20%)d；L≤3d₁，

4．槽上放冒口而且冒口盖住整条槽时，应将槽铸死

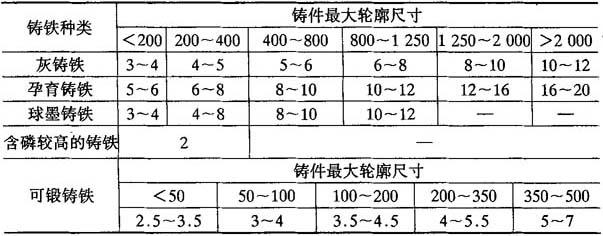

表5-3 砂型铸造铸铁件的最小壁厚 mm

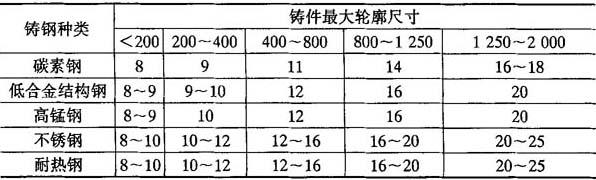

表5-4 砂型铸造铸钢件之最小壁厚 mm

表5-5 砂型铸造铝合金铸件最小壁厚 mm

表5-6 砂型铸造镁合金、锌合金铸件最小壁厚 mm

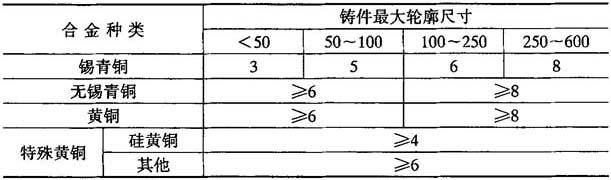

表5-7 砂型铸造铜合金铸件最小壁厚 mm
