曳引绳长度的计算方法

---

安装曳引绳之前，必须确认对重架和轿架已经按照前面章节介绍的组装好了；并且分别将轿厢绳头杆与对重绳头杆分别安装在轿厢和对重上(只需要暂时安装一根即可，有时候轿厢和对重的绳头杆长短是不一样的)。

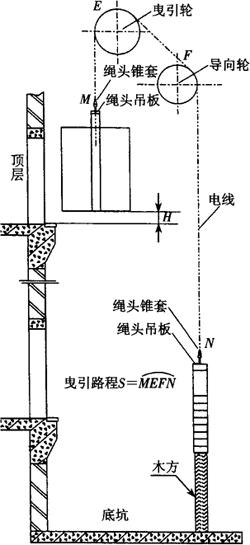

钢丝绳长度的确定如图9．1－1所示。

图9．1－1 曳引绳长度测量示意

首先测量轿厢和对重曳引绳头之间的曳引行程S，测量方法是：使用一条电线穿过主机的曳引轮和导向轮，电线的一端与轿厢侧曳引绳头杆顶点M重合，另一端与对重侧曳引绳头杆顶点N重合，该电线的长度即为曳引行程S。

曳引绳长度计算公式如下：

L=(S+H+145×2)×(1－0．005)

式中

L——实际截取的曳引钢丝绳长度；

S——两钢丝绳头杆之间的曳引行程；

H——轿厢地坎与顶层厅门地坎的高度差；

145——钢丝绳入绳头锥的长度(这里以巴氏合金绳头为例，现场应该根据实际绳头杆长度和结构测量)；

0．005——钢丝绳的伸长量系数。
