晶闸管的结构

---

晶闸管的种类很多。晶闸管从外型结构来分有平板型、螺栓型和塑料封装型等几种型式。如图8－1所示。晶闸管是四层(PNPN)三端(A、K、G)硅半导体器件，有三个引出极，分别称作阳极(A)、阴极(K)和控制极(G)。其图形符号如图8－1所示。

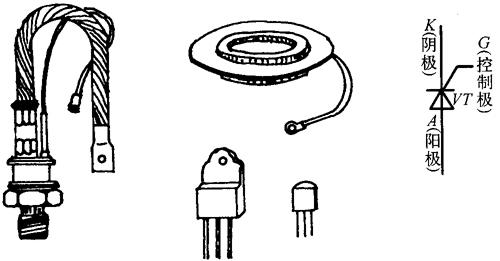

图8－1 晶闸管外形及符号

晶闸管的导通条件有两个：一是晶闸管的阳极(A)与阴极(K)之间需加正向电压，这与整流二极管一样。二是控制极上必须加触发电平，此触发电平U_GT和触发电流I_GT均满足一定条件。可控硅按其电流大小有大、中、小功率之分，一般小于5A为小功率，大于50A为大功率。

晶闸管在导通情况下，只要仍有一定的正向阳极电压，不论控制极电压如何，晶闸管仍保持导通，即导通后，控制极失去控制作用。晶闸管在导通情况下，主电路电压(或电流)减小到接近零时，晶闸管关断。
