晶闸管交直流开关电路

---

利用晶闸管作交直流无触点开关应用越来越广泛。在各种可编程控制器及各种固态继电器的开关量输入、输出电路中，普遍采用了晶闸管开关电路。

1．单稳态直流开关电路

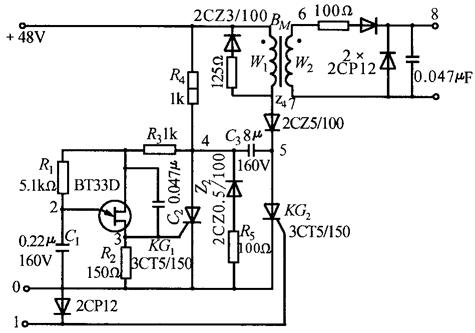

图8－11所示单稳态直流开关电路的特点是触发功率大，可同时触发多只串并联的可控硅，输出脉冲为宽脉冲，而且宽度可调。

图8－11 单稳态直流开关电路

移相范围：决定于输入脉冲的移相范围。

应用场合：要求大功率脉冲输出场合。

利用小容量可控硅组成开关电路，对输入脉冲进行放大。

2．三稳态开关电路

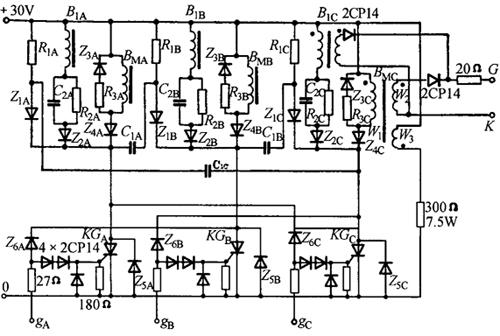

三稳态开关电路如图8－12所示。

宽脉冲变压器B_M的去磁绕组W₃仅画了一相，其他二相电路相同。

B_M的二次侧绕组W₂和尖脉冲变压器二次侧绕组仅画了C相的一组，其他相的电路相同。图中未注参数的元件可查表8－16，三相的相应元件参数相同，如R_1A=R_1R=R_1c=R₁。

图8－12 三稳态开关电路

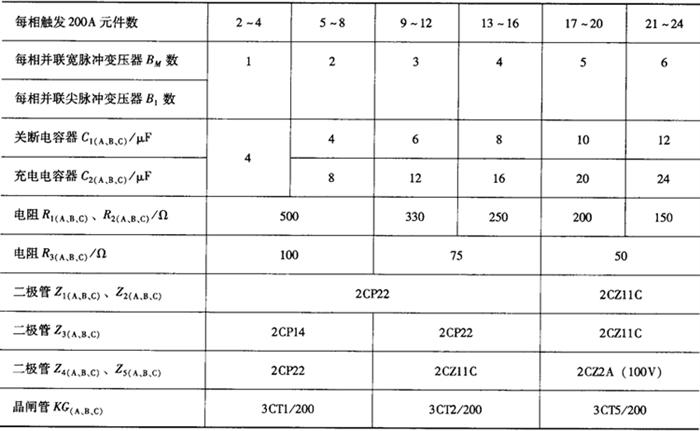

表8－16 图8－12的三稳态开关电路参数

注：三相的相应元件参数相同。即表中C_1(A、B、c)即为C_1A、C_1B、C_1c。其余皆同。

三稳态开关电路的特点是输出脉冲功率大，脉冲宽度为120°。附加尖脉冲变压器，脉冲前沿很陡(脉冲波形见图8－13)。

图8－13 三稳态开关电路输出脉冲波形

移相范围：决定于输入脉冲的移相范围。

应用场合：三相大功率可控整流，可控硅元件串并联较多的情况。

3．典型晶闸管交直流开关电路

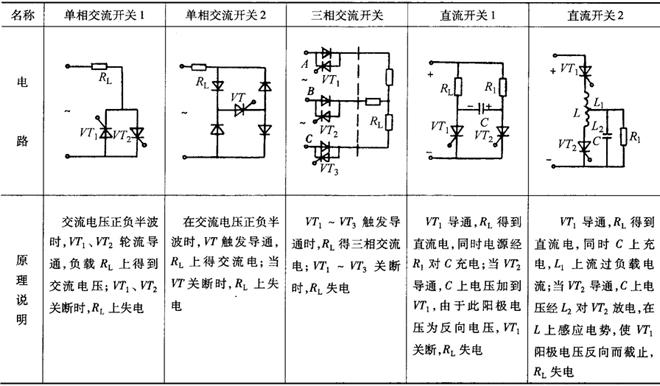

几种典型的晶闸管交直流开关电路见表8－17。

表8－17 几种典型的晶闸管交直流开关电路
