晶体管弧焊电源的工作原理

---

1．晶体管弧焊电源的基本原理(图11－12)

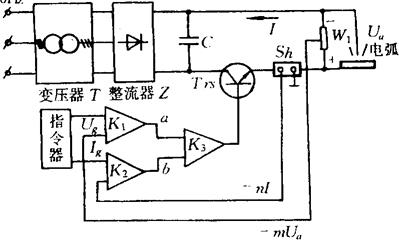

图11－12 晶体管弧焊电源原理电路

图中T是降压变压器，将380V或220V降至几十伏焊接所需电压。Z是整流器，将50Hz的交流电变成直流电。Trs是大功率晶体管组。若Trs工作在开关状态(用开关型晶体管)，则组成开关式晶体管弧焊电源。若Trs工作在线性放大状态，则组成模拟式晶体管弧焊电源。模拟式输出电压可以重现给定信号的波形。当给定信号是脉冲形式时，输出电压也呈脉冲形式，这就构成了脉冲晶体管弧焊电源。

2．晶体管弧焊电源外特性控制

这种控制是靠改变电压电流的反馈量来实现的。若仅引入电压反馈，可获得恒压源。若仅引入电流反馈，则获得恒流源。若同时引入电压、电流反馈，则得到缓降外特性。下降的斜率取决于电压、电流反馈量的比例，即

式中 U_h——输出电压；

I_h——输出电流；

K₂，K₁——放大器放大系数；

n，m——放大器采样比例系数。

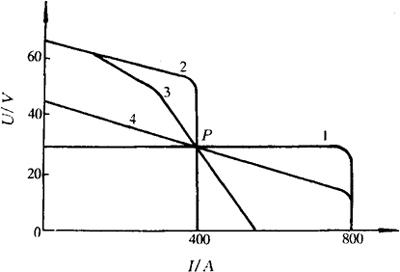

图11－13示出了模拟晶体管弧焊电源的外特性。其中1是仅有电压反馈的恒压源外特性，2是仅有电流反馈的恒流外特性，3、4是混合反馈的缓降外特性。P点是仅取决于给定电压和给定电流的工作点。改变电压、电流反馈量的比例，即改变K₂／K₁或n／m，能使外特性曲线绕P点转动。因此可以得到所需的任意斜率的外特性曲线，满足不同焊接方法的需要，获得优良的焊接质量。

图11－13 晶体管弧焊电源外特性曲线
