普通平键

---

如图3-53、表3-36和图3-54、表3-37所示。

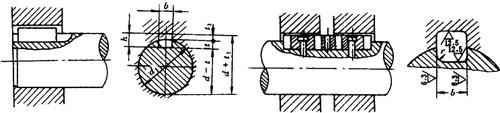

图3-53 平键和键槽的剖面尺寸

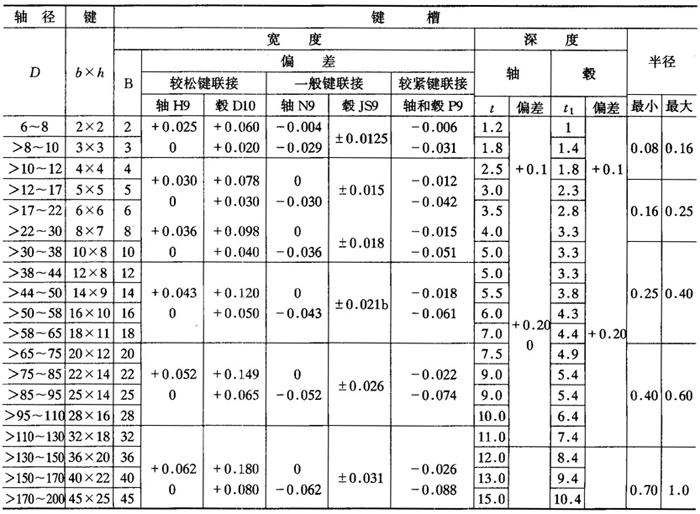

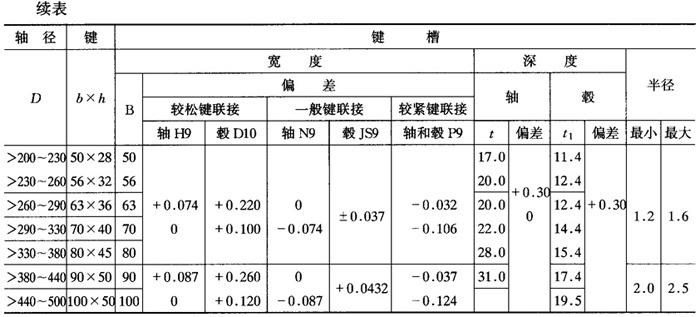

表3-36 普通平键(GB1095—79，1990年确认)(mm)

注①在工作图中轴槽深用t或(d—t)标记，轮毂槽深用(d+t₁)标记；②(d—t)和(d+t₁)的偏差按相应的t和t₁的偏差选取，但(d—t)的偏差值应取负号；③在保证传递所需扭矩条件下，允许采用较小剖面的键，但t和t₁的数值必要时应重新计算，使轴槽及轮毂槽与键的接触高度各为h／2；④表中“较轻松键联结”的偏差值适用于导向平键的联结；⑤平键轴槽的长度偏差用H14；⑥轴槽及轮毂宽b对轴及轮毂轴心线的不对称度按7～9级(GB1184—80)选取；⑦当平键的长度与宽度之比L／b≥8时，键的两侧面在长度方向的平行度公差应符合下列规定：b≤6mm，按7级；b≥8～36mm，按6级(GB1184—80附录)；b≥40mm，按5级。

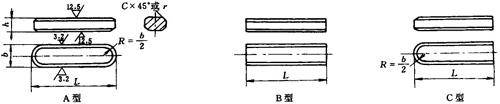

图3-54 普通平键型式尺寸
