数显式时间继电器

---

1．适用范围

数显式时间继电器适用于交流50Hz，额定工作电压380V及以下或直流24V及以下的控制电路中作延时元件，按预定的时间接通或分断电路。

(1)把数字开关及时段开关预置在所需的位置后接通电源，此时数显从零开始计时，当到达所预置的时间时，延时触点实行转换，数显保持此刻的数字，实现了定时控制。

(2)复零功能可作断开延时使用：在任意时刻接通复零端子延时触点将回复到初始位置，断开后数显从0处开始计时。利用此功能，将复零端接外控触点可实现断开延时。

(3)在任意时刻接通暂停端子，计时暂停，显示将保持此刻时间，断开后继续计时(利用此功能作累时器使用)。

(4)在强电场环境中使用，并且复零及暂停导线较长时，应使用屏蔽导线。须注意：复零及暂停端子切勿从外输入电压。

2．结构特征

数显式时间继电器采用集成电路和LED显示器件取代电动机和机械传动系统。除兼有电动式长延时的优点外，并具有无机械磨损、工作稳定、精度高、计数清晰、准确直观和结构新颖等优点，安装方式一般为面板式。

3．常用数显式时间继电器的产品型号及主要技术参数

常用数显式时间继电器的额定工作电压有AC36、AC110V、AC127V、AC220V、AC380和DC24V，其他电压也可定制，延时精度≤1%，也可≤0．5%，触点容量AC220V为3A，DC28V为5A，电寿命1×10⁵次，机械寿命1×10⁶次。其他主要技术参数见表1－89。

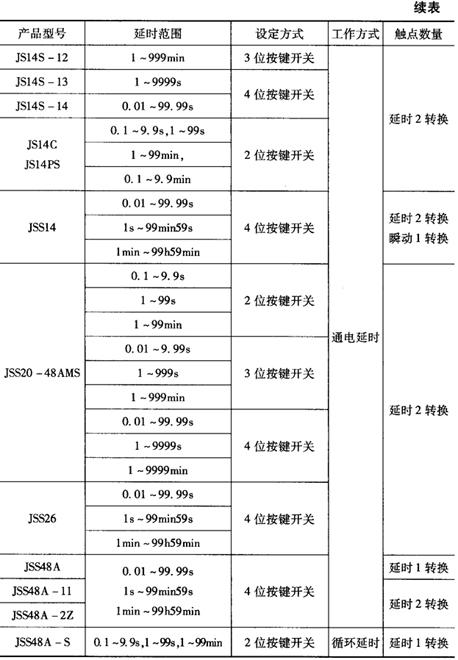

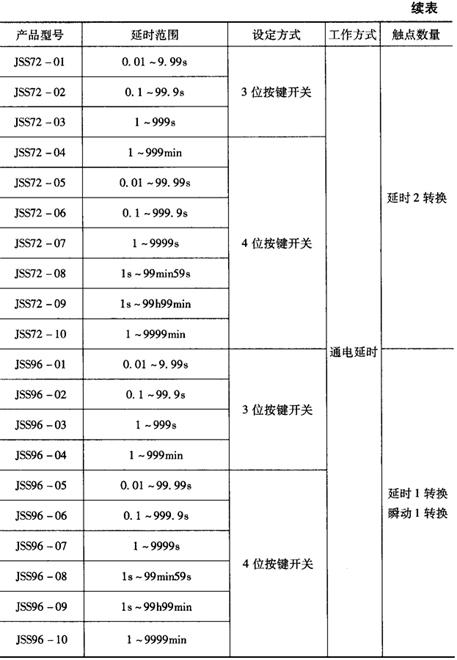

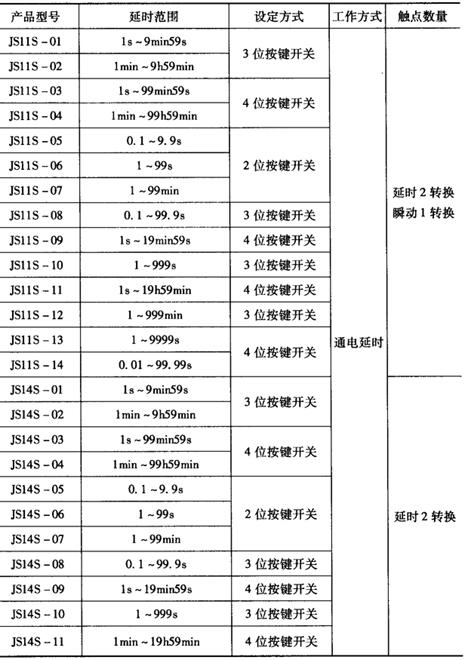

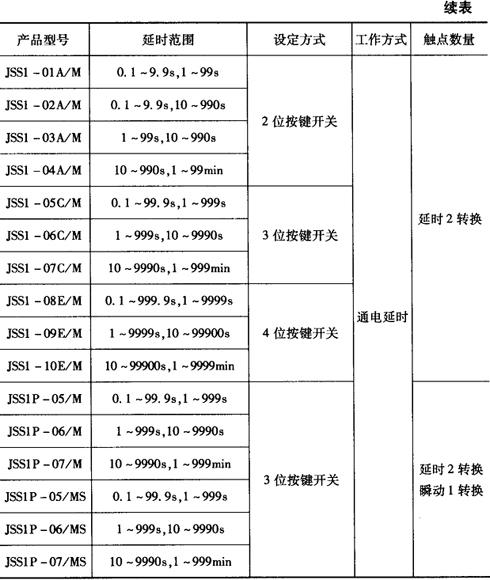

表1－89 常用数显式时间继电器的产品型号及主要技术参数

4．数显式时间继电器接线图

数显式时间继电器接线图见图1－60。

JS11S／J／C接线图

JS14S／J／C、JSS26接线图

JS14C／P接线图

JSS14A接线图

JSS48A接线图

JSS48A－2Z、JSS20接线图

JSS72接线图

JSS96接线图

图1－60 数显式时间继电器接线图

5．数显式时间继电器的外形及安装尺寸

数显式时间继电器的外形及安装尺寸见图1－61。

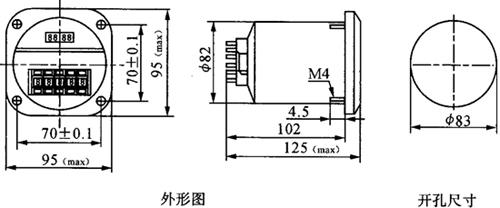

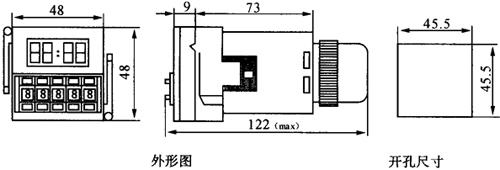

图1－61a JS11S／C，JSS14A，JSS1P外形和开孔尺寸

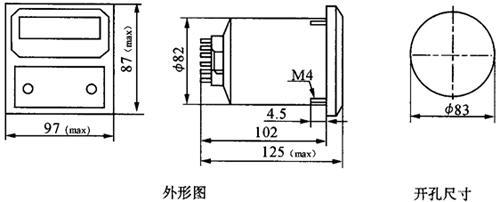

图1－61b JS11J外形和开孔尺寸

图1－61c JS14S／C／P，JSS26A外形和开孔尺寸

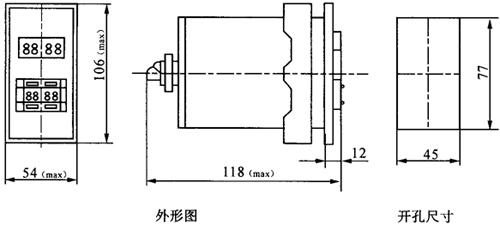

图1－61d JSS48A，JSS48A－2Z／11／S／48AMS外形和开孔尺寸

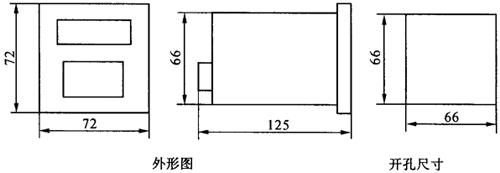

图1－61e JSS72外形和开孔尺寸

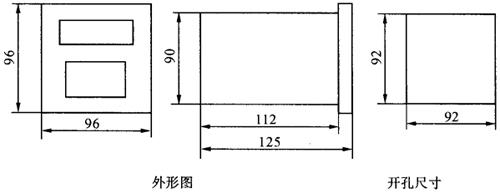

图1－61f JSS96外形和开孔尺寸

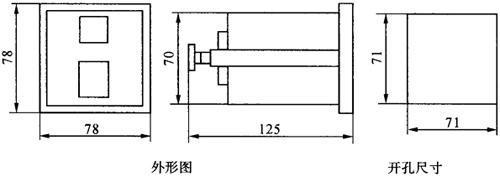

图1－61g JSS1系列外形和开孔尺寸

(1)JS11S／C，JSS14A，JSS1P外形和开孔尺寸见图1－61a。

(2)JS11J外形和开孔尺寸见图1－61b。

(3)JS14S／C／P，JSS26A外形和开孔尺寸见图1－61c。

(4)SS48A，JSS48A－2Z／11／S／48AMS外形和开孔尺寸见图1－61d。

(5)JSS72外形和开孔尺寸见图1－61e。

(6)JSS96外形和开孔尺寸图1－61f。

(7)JSS1系列外形和开孔尺寸图1－61g。
