数字集成电路(DIC)

---

(一)概述

目前世界上最流行的数字集成电路(DIC)有TTL和MOS两大系列，这两大系列的分类及特点见表15－16。参数规范值见表15－18、15－19、15－20。

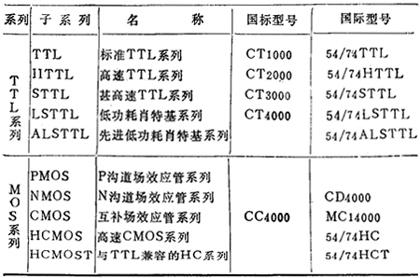

表15－16 数字集成电路各系列型号分类表

表15－18TTL数字集成电路参数规范值

注：①TTL和LSTTL系列参数规范值基本相同，不同处用括号区分，括号内为LSTTL系列之值。

②流入集成电路的电流为正，流出的为负。

③MIN最小值，MAX最大值，NOM名义值，即典型值。

④表中数据适合于图腾输出级。对于OC门，仅I_oH减小；对于TTL系列和LSTTL系列，I_oH分别为－250μA和－100μA。

⑤对于驱动器、缓冲器来说，I_oH，I_oL一般要增加1～2倍，其他值不变。

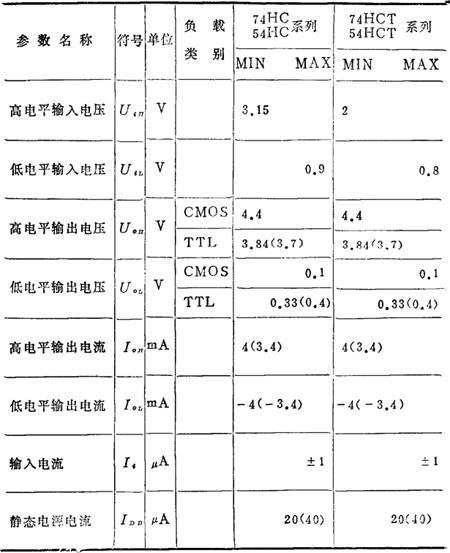

表15－19 54HC／74HC，54HCT／74HCT系列的参数规范值

注：①54系列和74系列的参数规范值基本相同，不同处用括号区分，括号内为54系列。

②74系列工作温度为－40～85℃，54系列为－55～125℃。

③I_i和I_DD值为最高工作温度条件下的数值。

表15－20CC4000系列参数规范值

表15－16所列品种很多，但最常用的是LSTTL和HCMOS这两个系列，它们的产量远远超过其他各种。

(二)数字集成电路查阅说明

1．关于型号的说明

数字集成电路不论是CT1000、CT2000、CT3000、CT4000系列，还是54HC／74HC、54HCT／74HCT系列，只要序号相同。就说明它们的电路功能一致，双列直插封装的外引线排列也一致。除54HC／74HC系列外，其他各系列在逻辑电平上也兼容。

2．型号的空缺

集成电路的序号从“00”开始到数百号为止，对于每一个序号不是所有的型号都有产品。需要详细了解的读者可查阅有关专门手册。

3．电路功能分类与分类索引表

数字集成电路按功能分为逻辑门、驱动器(缓冲器)、数据选择器、译码器、触发器、寄存器与移位寄存器、计数器和运算器八类。具体查阅时，可根据电路功能分类索引表15－17，查出符合需要的序号，然后在后续表中可查出各引出线的排列与功能。如果只知序号不知电路的功能分类，可从表15－17分类索引表查出该序号集成电路属于哪一类。

表15－17 分类索引表

4．引线排列

数字集成电路的外引线按双列直插封装形式给出。引出线的顺序是：标记半圆口在左，打印的型号商标等向上，从左下角开始逆时针数，依次为1、2、3…。
