放边与收边

---

使坯件的某一边变薄伸长来制造曲线弯边零件的方法称为放边。收边与它相反，是用使坯料某一边长度缩短、厚度变大的方法来制造曲线形零件的方法。图6－23中用角钢制造的两个零件，(a)用放边方法外弯，(c)用收边方法内弯，以下均以角材为例说明。

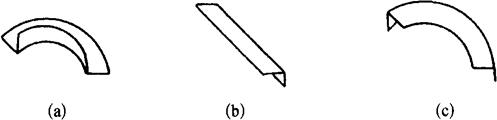

图6－23 收边与放边

1．放边

放边通常有三种方法：

(1)打薄放边

如图6－24，将角材一翼放在方铁上，使其内侧可靠贴合(否则锤击时易翘曲)，用稍软的錾口锤(如铝锤)对弯曲部锤击。錾口稍外斜，锤痕长约为3／4翼宽，并呈放射状分布；边锤击边用样板检查。若加工硬化严重，还要退火后再锤击。这样可将坯料逐渐锤放成曲线弯曲边的零件，效果显着。

图6－24 放边

(2)拉薄放边

将要放的一边置于厚橡皮或木墩上锤放。在锤击时，锤痕两侧的材料还对受击线有拉伸作用，所以零件被击表面较光滑，但成形速度低。为免拉裂，可交替进行放边和弯曲。

(3)型胎放边

将坯件放入型胎中通过锤击顶木进行展放。

零件放边展开尺寸(下料尺寸)的计算。对于图6－23(a)所示角形断面零件，先裁出长L、宽B的矩形板(图6－25)，再折弯成图6－23(b)的角形坯料，最后锤放成所需零件。适于凹曲线弯曲件(如角材内弯)。下料尺寸按以下公式计算：

图6－25 板坯尺寸

式中 a——锤放边宽度；

b——另一边宽度；

θ——锤放圆弧的角度，单位为度；

R——弯曲半径。

2．收边

(1)收边操作

用起皱钳(尖头钳)使要收的部位起皱，皱纹要密、匀；如坯料厚，放在硬木上用錾口锤錾出皱纹。然后在规铁上用木拍板或硬橡皮拍板将皱纹打平，见图6－26。起皱钳用Φ10mm钢棍制成。

图6－26 收边

(2)收边下料尺寸

式中符号同放边下料公式。

收边与放边前要将坯料毛刺锉光。操作中随时用样板或量具检查。
