揩光浆

---

〔名称〕盖浆；揩光浆

〔主要成分〕

颜料、酪素、硫酸化蓖麻油(增塑剂)、苯酚(防腐剂)、硼砂(酪素助溶剂)。

〔质量规格〕

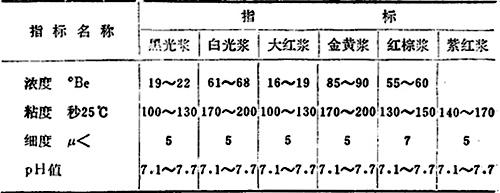

上海新华皮革化工厂。

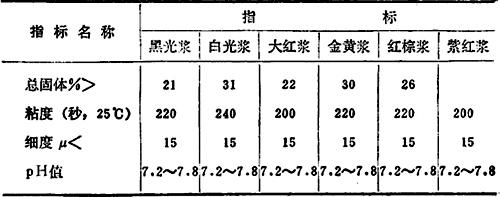

天津皮革化工厂

〔性质〕

1．揩光浆具有良好的粘合力，这种粘合力是由于含有较大数量的酪素而获得的。借助这种粘合力可将着色材料牢固地粘附于皮革表面上。

2．揩光浆具有良好的光泽，革面涂饰层具有明亮光泽。

3．由于揩光浆中的酪素能与甲醛反应形成不溶于水的具有缝合结构的变性蛋白质，所以可采用“甲醛固定法”提高揩光浆涂层的硬度、机械强度和防水性能。

4．揩光浆涂层具有一定的延伸性能，这是由于加入一定数量的增塑剂提高了成膜剂的延伸性，使之与皮革延伸性相适应。

5．揩光浆中含颜料较少，因而涂层的遮盖力较小。

6．揩光浆具有良好的透水汽性，即良好的卫生性能。

〔制备方法〕

〔用途〕

1．用于皮革的顶层涂饰。

2．作为轻革的填充材料。

〔贮运使用注意事项〕

1．揩光浆涂饰的基础层要尽量干净，避免油污和皮革透油等现象。否则涂层粘着不牢，涂饰时，皮革的温度不能过低，否则会因润湿不好，使粘着情况变坏，有时为了提高粘着强度，可加入润湿剂。

2．当使用甲醛固定时，应注意控制甲醛的用量，并应使作用均匀，否则会因用量不足造成固定不好，达不到性能要求；用量过大则会使涂层光泽变坏，涂层变脆而且粗糙。

3．涂饰时应均匀一致，不宜过厚，否则易发生脱浆现象。

4．应贮放于室内库房中，防止温度过低影响使用性能，温度过高会使酪素变质，严重降低揩光浆的粘合力、光泽及涂层的机械强度和延伸性能。

5．贮存时间不宜过长，长时间存放会造成颜料沉降，影响涂饰质量，使用时应搅拌均匀。

〔生产单位〕

天津皮革化工厂；上海新华皮革化工厂；四川泸州皮革化工厂；内蒙海拉尔皮革化工厂等。
