排水流量及水力计算

---

1．排水流量计算

饮料生产的废水、污水排出量及小时变化系数应按工艺要求确定。

生活废、污水排出量及小时变化系数与生活用水量标准相同。卫生器具排出水的流量、当量、排水管径和管道的最小坡度见表6－7－9。

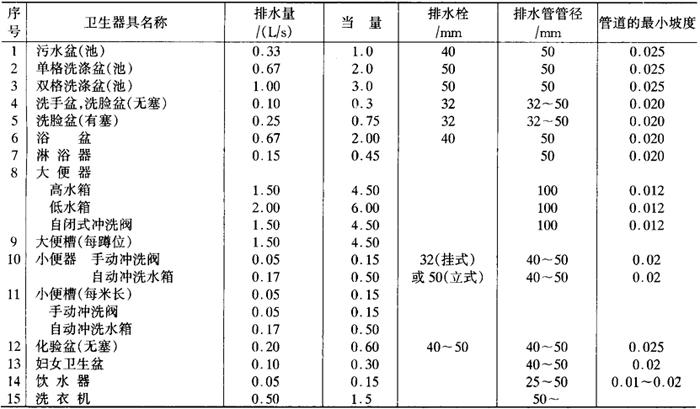

表6－7－9 卫生器具的排水流量、当量、排水管径和管道的最小坡度

注：家用洗衣机排水软管直径为30mm。

雨水量按下式计算：

Q_y=q·A·φ

式中 Q_v——厂区降雨计算总量，L／s

q——暴雨强度L／(s·A)(由当地气象局提供的暴雨强度计算公式)

A——管道集流的降雨面积，当设计一个排出口时即为厂区总面积

φ——径流系数，根据场地的覆盖物选用，饮料综合径流系数在不进行详细计算时可采用0．6～0．7。

2．管道水力计算

水力计算的目的在于合理、经济地确定管径、管道坡度，从而确定通气系统的形式，使排水系统流畅并正常工作。

(1)计算规定 为确保排水管道系统在良好的水力条件下工作，必须满足管道坡度等水力要素的规定。

生活污水和工业废水管道的坡度必须满足表6－7－10的要求。但最大坡度不得大于0．15(即15%)。

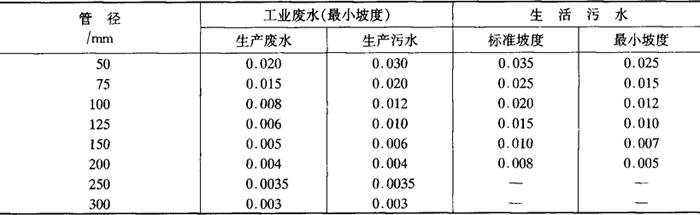

表6－7－10 排水管道标准坡度和最小坡度

注：①工业废水中含有铁屑或其他污物时，管道的最小坡度应按自清流速计算确定。

②成组洗脸盆至共用水封的排水管，坡度为0．01。

③生活污水管道，宜按标准坡度采用。

(2)室内排水管道水力计算 见表6－7－11。

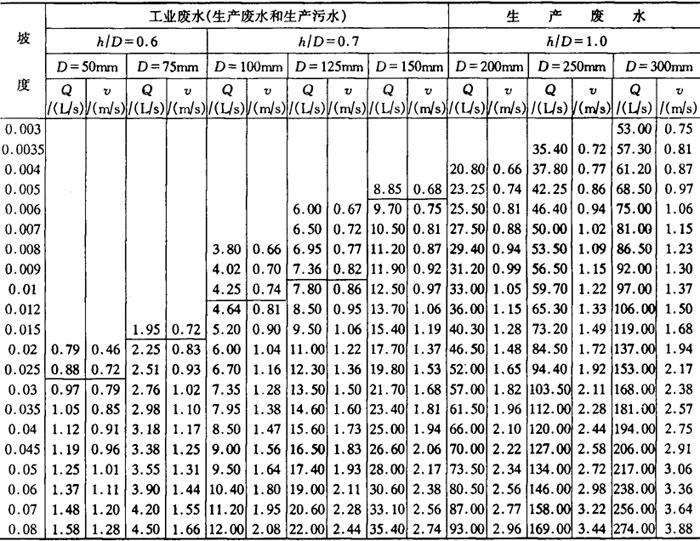

表6－7－11 室内排水管道水力计算表

(3)室外排水水力计算 表6－7－12为钢筋混凝土圆管D200～D800mm的室外排水水力计算表。其他排水管如陶土管、塑料管可参照查之。

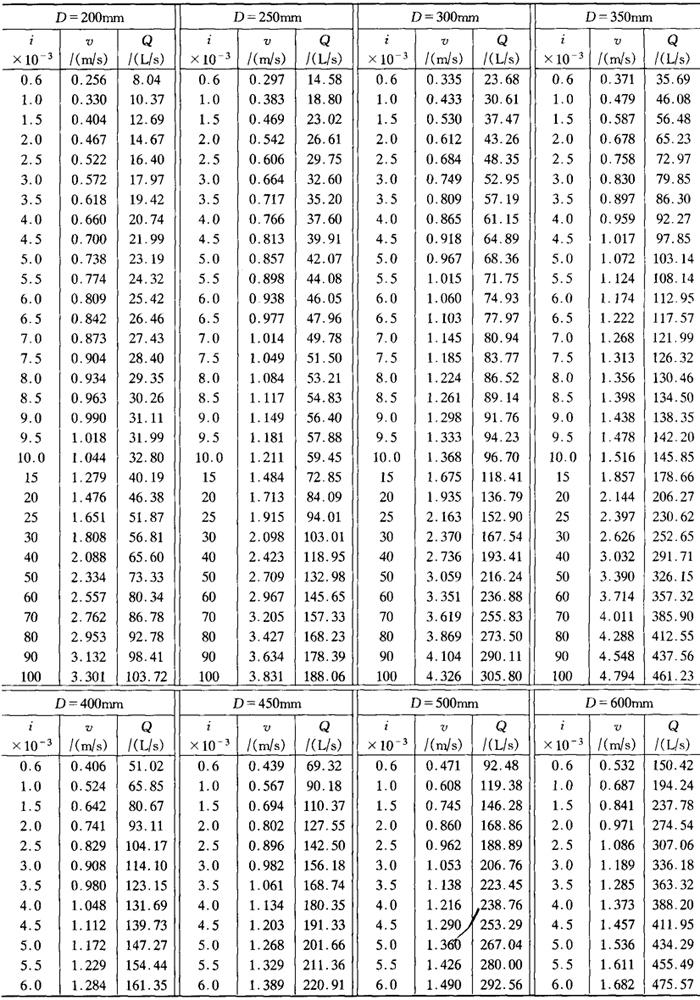

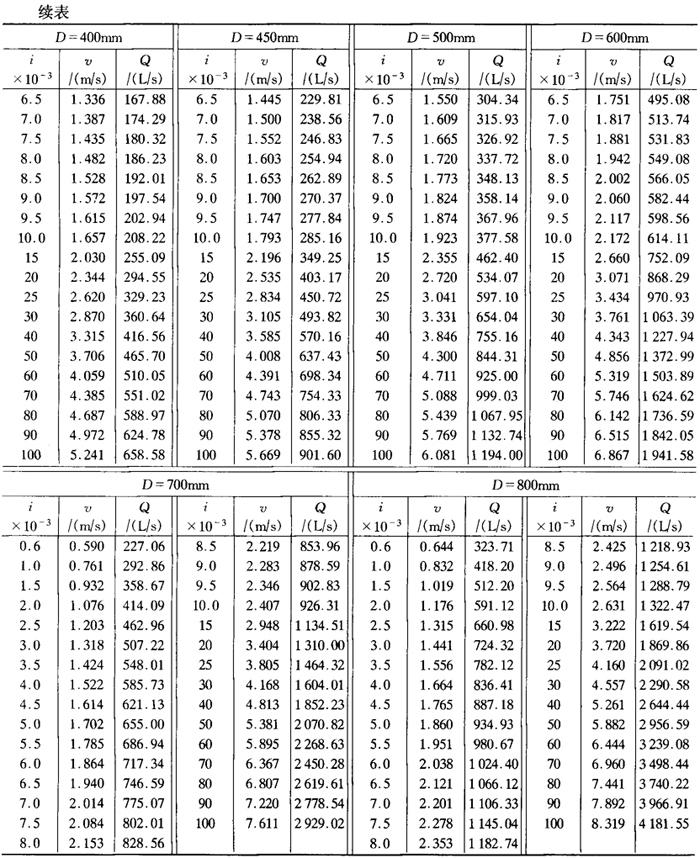

表6－7－12 钢筋混凝土圆管D=200～800mm(满流，n=0．013)水力计算
