挤出型材的种类与方法

---

挤出型材按形状分为没有空心(实心)的型材、空心型材(中空)和不完全空心的型材。

没有空心的型材与空心和不完全空心型材的形状不同。空心型材的断面是完全被围起来的。不完全空心型材的断面，只有一部分被围起来。被围起部分的面积，比没有围起部分的宽度要大(见图4－6)。

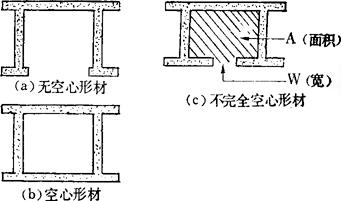

图4－6 挤出型材的种类

挤出这些型材，要使用具有该型材形状孔的挤出模，以及把形状孔作为中心的挤出模组装件(见图4－7)。

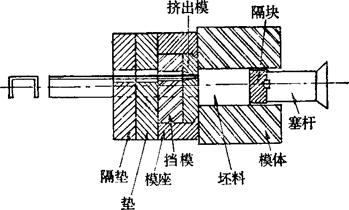

图4－7 挤出模组装件

挤出模的种类，有挤出没有空心型材的挤出模、挤出空心型材和不完全空心型材的复合模(可称之为挤出模、空心型材挤出模、异形孔挤出模)。

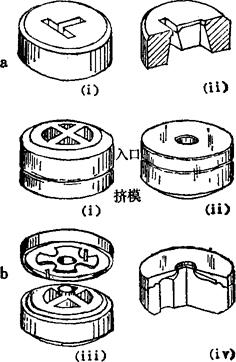

图4－8 挤出模的种类

a．实心型材模

(i)钢坯侧 (ii)断面

b．螺孔模

(i)前面(钢坯侧) (ii)后面(挤出侧) (iii)分解图 (iv)断面图
