技术条件的标注

---

15．10．3．1 热处理代号

图纸上标注热处理技术条件时，可以用文字简要说明，也可用表15-58所规定的热处理工艺代号及标注方法标准来标注．

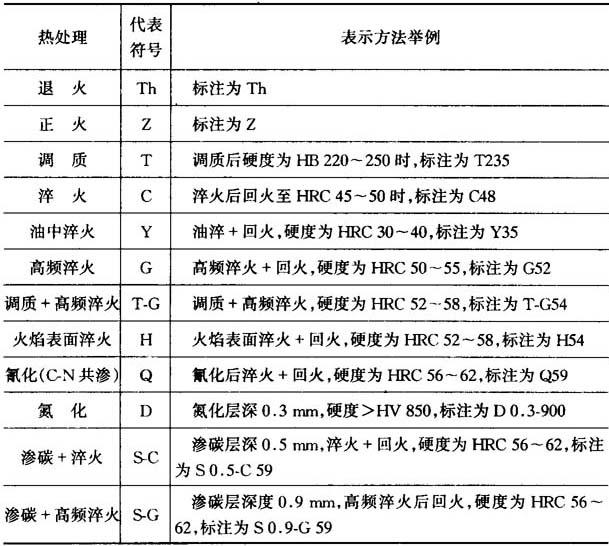

表15-58 热处理代号及标注方法

注：回火、发兰用文字标注

15．10．3．2 热处理方法标注

在图纸上，不同热处理方法的标注方法如下：

(1)整体热处理工件一般标注在图的右侧或图的下方．如图15-46所示，渗碳齿轮热处理标注标在右侧．

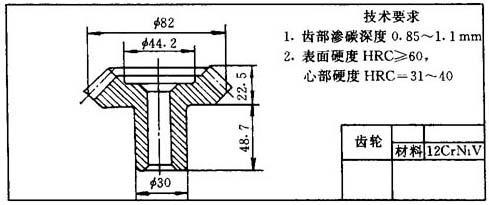

图15-46发动机渗碳齿轮的热处理标注

(2)局部热处理工件，其热处理部位一般应标明，并在技术要求中注明热处理技术条件，如图15-47所示，也可将其注在零件图旁边．

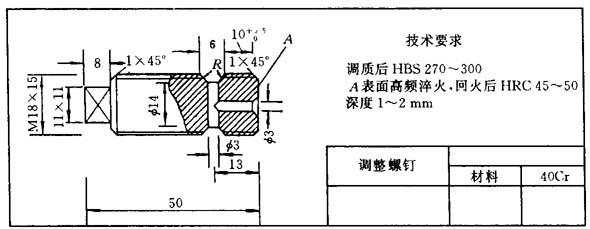

图15-47 气缸头调整螺钉的热处理标注
