微型计算机的分类

---

微型计算机可按其结构分为标准结构、单片结构、双片结构和位片结构4类。微型计算机还可按其CPU的位数分为4位、8位、12位、16位、32位和位片式。

1．按结构分类

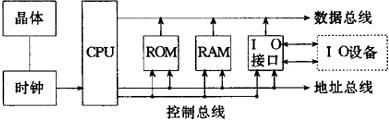

(1)标准结构 CPU做在一片或几片芯片上，存储器、输入／输出接口电路(I／O接口)分别做在另外的芯片上，其结构框图如图1．1．2－1所示。典型产品有Intel 8080、Motorola M6800、Zliog Z8等。标准结构的微型计算机主要用在程序复杂的高性能应用方面。

图1．1．2－1 标准结构

(2)单片结构 除晶体外，CUP、ROM、RAM、I／O接口均做在一个芯片上。其结构框图如图1．1．2－2所示。典型产品有Intel 8048、Motorola M6801、ZilogZ－8等。单片结构的微型计算机主要用在体积有限的智能化产品中。

图1．1．2－2 单片结构

(3)双片结构 CUP(包括时钟)集成在一个芯片上，ROM、RAM、I／O接口集成在另一个芯片上。其结构框图如图1．1．2－3所示。双片结构的微型计算机主要用于存储容量要求不大但性能要求较高的场合。

图1．1．2－3 双片结构

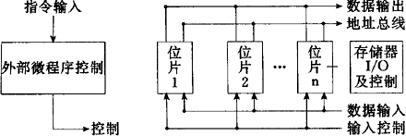

(4)位片结构 位片结构的微型计算机的结构框图如图1．1．2－4所示。图1．1．2－4中，位片1～位片n是位片器件，它们是在大规模集成电路芯片上制成的具有运算功能并带有寄存器的2位或4位运算器，控制器部分由外加电路实现，一般用微程序控制。典型产品有Intel 3000、AMD 2901、Motorola 10800等。

图1．1．2－4 位片结构

2．按CPU的位数分类

微型计算机可按CUP的位数分为4位、8位、12位、16位、32位和位片式微型计算机。

4位CPU的代表产品有Intel 4004、RockWellPPS－4／1。

8位CPU的代表产品有Intel 8080、8085、8048、Motorola M6800、Zilog Z－80、Fairchild F8。

12位CPU的代表产品有东芝TLCS12－A。

16位CPU的代表产品有Intel 8086、Zilog Z8000、Motorola M68000。

32位CPU的代表产品有Intel 80486、Motorola 68040。

位片式的代表产品有2位位片Intel 3000、4位位片AMD 2901、Motorola 10800。
