强力旋压工具材料的选择

---

旋压是一种无切削加工。它是由一平的或预成形的坯料，借助于一成型工具或辊轮，将旋转中的坯料紧压在旋转的芯模上，最后成形一个通常为圆形或圆锥形的薄壁筒件。严格地讲，旋压包括用轻级薄板制成的炊具和乐器等这样的应用。这里可以用或不用芯模，而且成型工具甚至可以采用木质制成。在本章讨论中，我们仅考虑这样的应用，即由动力驱动的滚轮将工件的轮廓成形同时，将坯料紧压在芯模上，减薄工件金属的厚度。这类旋压通常称为强力旋压。图41表示从一平圆盘料强力旋压成一锥体的典型工具装置。

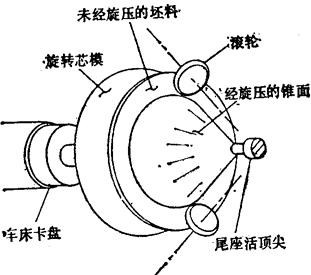

图41 由平圆板强力旋压成一锥体的典型装置

圆盘金属片受平行于芯模表面滚动，并在坯料上产生2800MPa压力的作用下，沿水平方向塑性变形。坯料厚度t与加工完成后锥体壁厚的关系由等式t₁=tsinα表示。式中α是锥体顶角的1／2。锥体的最大直径等于坯料的直径。

强力旋压的工具包括一个具有适当形状的芯模和多个滚轮(工具环)。通常，二或三个滚轮等距分布在机床头架周围，以减少作用在头架上和在芯模上夹持坯料定位的顶尖上的反作用力。这种装置减少或消除了作用在芯模上的弯曲应力。
