异种金属的焊接

---

异种材料的焊接问题与同种材料焊接相比，有着较大的不同，一般要比焊接同种材料的难度大。异种材料的焊接性主要取决于两种材料的冶金相容性、物理性能、表面状态等，两种材料的性能差异越大，焊接性越差。

可以用各种焊接方法焊接异种金属，每种焊接方法自身的工艺特点，会对被焊金属发生不同的影响。异种金属组合的多样性。表7．12－1列出了几种金属组合对常用焊接方法的适应性。由表中可见，焊缝中不形成任何金属间化合物的异种金属组合可以采用各种焊接方法；而形成大量金属间化合物的异种金属组合，如钛和铜，对各种焊接方法的适应性最差。此外，对于一些能形成金属间化合物的异种金属组合中，如钢和铝、铜和铝等，采用压焊方法连接要优于熔焊方法的连接。

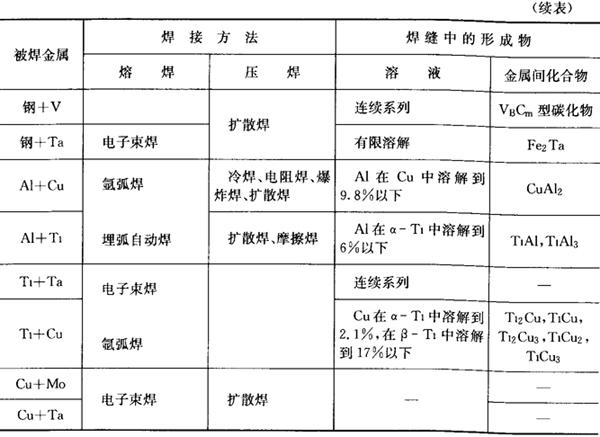

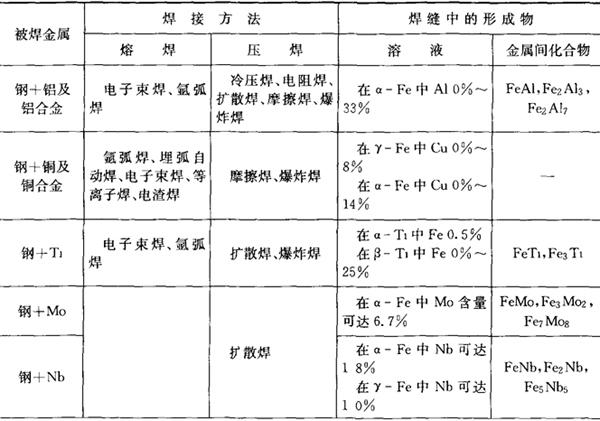

表7．12－1 不同焊接方法用于异种金属组合及焊缝形成物

每一种焊接方法都有它的适用范围和局限性，因此，在选择焊接方法时既要考虑冶金方面的适应性，还要注意工艺方面的可能性。

为获得优质的异种材料焊接接头，通常可以采取以下措施．

①尽量缩短被焊材料在液态下停留的时间，以防止或减少生成金属间化合物。

②焊接时加强被焊材料保护，防止或减少周围空气的侵入。

③采用与两种被焊材料都能很好焊接的中间过渡层，以防止生成金属间化合物。

④焊缝中加入某些合金元素，以阻止金属间化合物的产生和增长。
