开坡口

---

为了保证焊接质量和强度要求，往往对相互拼接或角焊中的厚板或其他工件的焊接接头处开坡口，坡口的形式与材料的种类、厚度、焊接方法、产品的机械性能等因素有关。选择坡口的形式应考虑以下四个原则：第一，尽量减少焊缝的金属填充量；第二，保证焊透和避免产生裂纹的低合金中、厚钢板或合金钢材，应选用U形坡口；第三，考虑最小的焊接变形，如对中、厚板施焊，应尽量选用对称的坡口形式；第四，坡口便于加工。

1．坡口的形式

一般手工电弧焊常用的坡口形式与尺寸如表6－1。

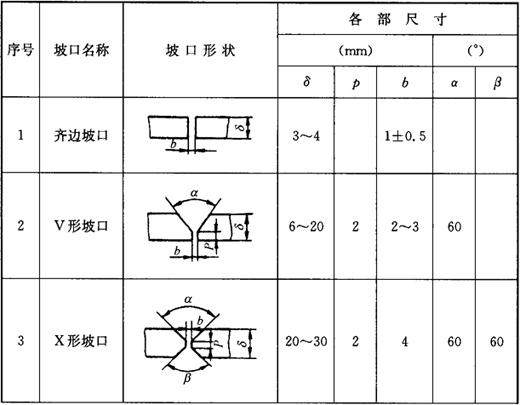

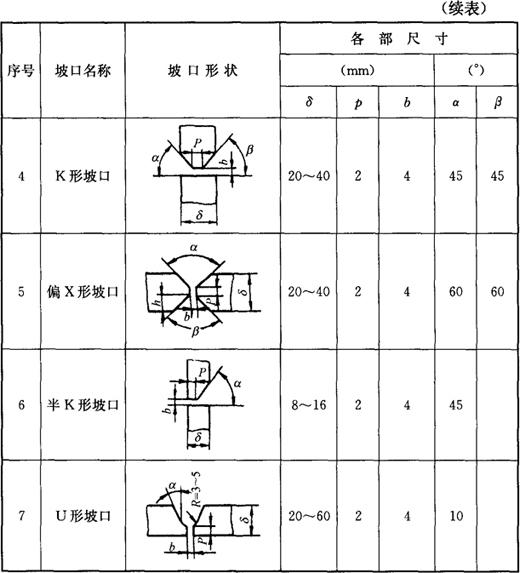

表6－1 手工电弧焊常用的坡口形式与尺寸

2．开坡口的方法

(1)风铲加工

风铲加工V形或X形坡口时，风铲头的切削角度以50°左右为宜，角度小了强度低，强度大了切削阻力大。为了减小铲削阻力和摩擦，铲头要适当蘸润滑剂。

(2)机械加工

机械加工是在刨边机或铣边机上进行的，它可以刨、铣各种形式的坡口。

(3)气割坡口

气割坡口包括手工气割和半自动气割机切割，其操作方法和使用的工具与气割相同。

(4)碳弧气刨坡口

碳弧气刨是目前已被广泛使用的一种工艺方法，它是利用碳极电弧的高温把金属的局部加热到熔化状态，同时再用压缩空气的气流把这些熔化金属吹掉，达到刨削或切割金属的目的，图6－15是碳弧气刨的示意图。

图6－15 碳弧气刨示意图

1－碳棒；2－刨钳；3－高压空气流；4－工件
