广和大桥跨孔地震成像岩溶探测

---

广和大桥位于广州雅岗与佛山南海市和顺之间，横跨珠江支流，主桥段长300m，设计有四个主桥墩。该桥基岩为石炭纪灰岩，基岩面埋深约为19～36m，上部覆盖层为第四纪冲淤积、残积淤泥、砂及粘土，基岩面起伏变化大，岩溶裂隙非常发育。

广东省地质物探工程勘查院采用跨孔地震CT层析成像方法对4个主桥墩进行勘查。勘查要求：

(1)查明主1至主4桥墩桩位及桩周基岩面埋深、岩溶裂隙发育及分布情况；

(2)勘查深度范围：岩面以上－5～－50m高程；

(3)要求分辨线性尺度1．0m以上溶洞及溶蚀发育带；

(4)为各桩桩端提供建议的基岩支承位置高程(桩底完整基岩厚度不小于6．0m)。

3桥墩的钻孔及地震CT剖面工作布置如图4－10所示。跨孔距最大为16．02m，最小为5．95m。L26剖面跨孔地震CT(纵波)速度色谱图如图4－11所示，可以看出，速度色谱图从上至下大致可分为3个速度带：①低速带，纵波速度＜3．0km／s；②中速带，纵波速度为3．0～4．3km／s；③高速带，纵波速度＞4．3km／s。根据纵波速度分为土层、溶洞、溶蚀裂隙发育及完整(或基本完整)(邱庆程等，2001)。

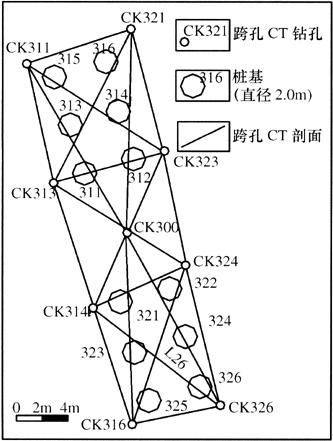

图4－10 钻孔及CT剖面工作布置图

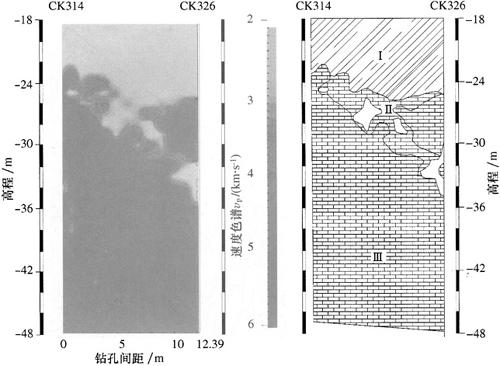

图4－11 跨孔CT(纵波)速度色谱及推断解释图

Ⅰ－覆盖层；Ⅱ－岩溶及溶蚀裂隙发育带；Ⅲ－完整灰岩
