常见质量通病图片

---

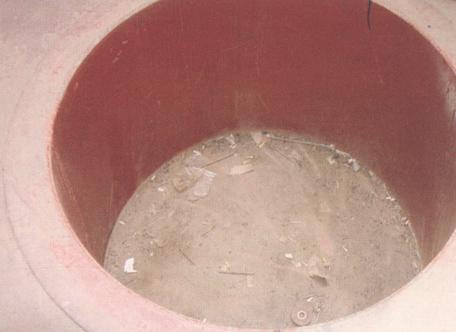

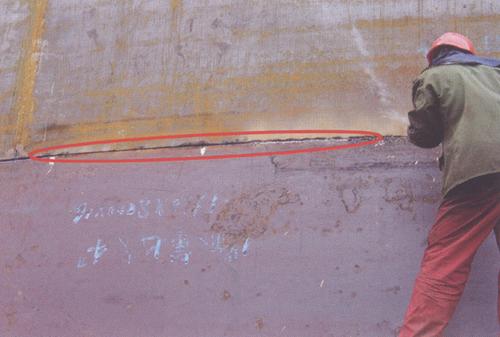

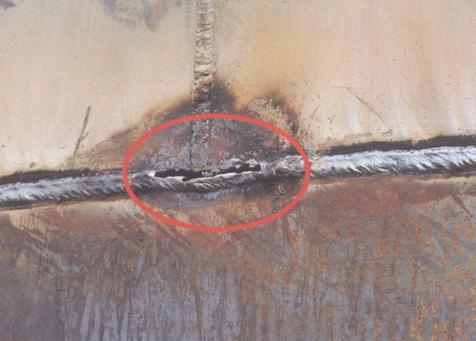

2－3－1 罐壁焊穿

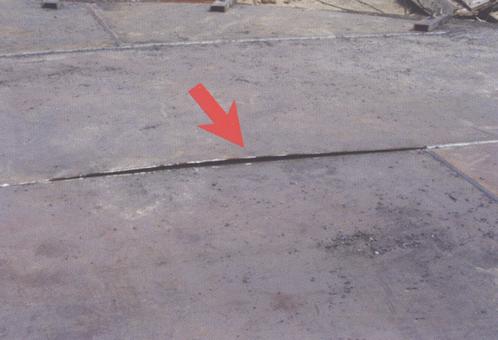

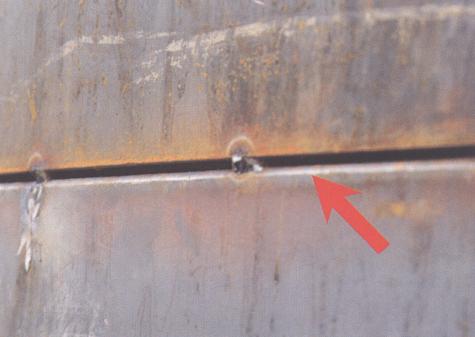

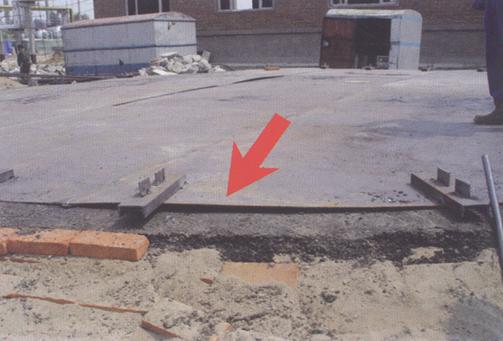

2－3－2 罐壁组对间隙过大

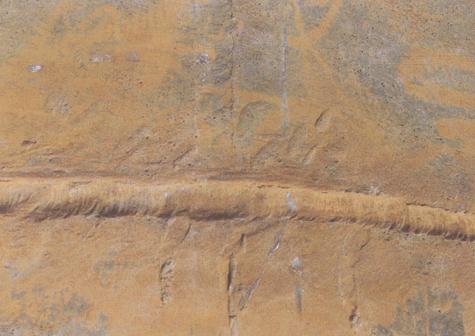

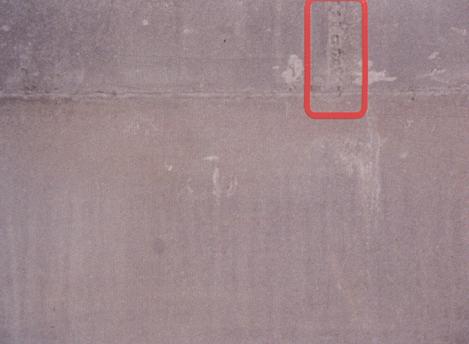

2－3－3 组对锤痕明显

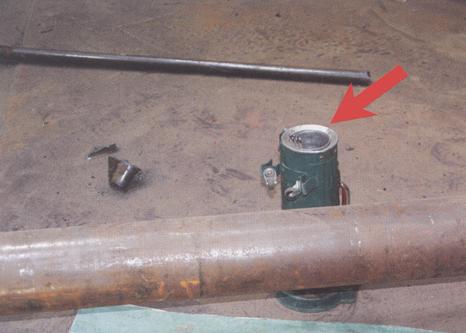

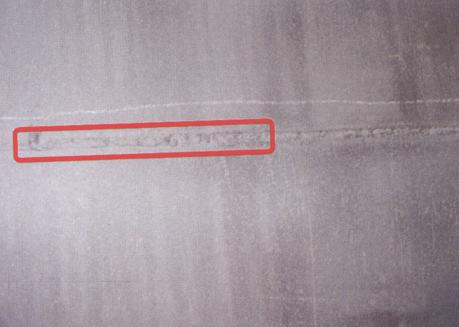

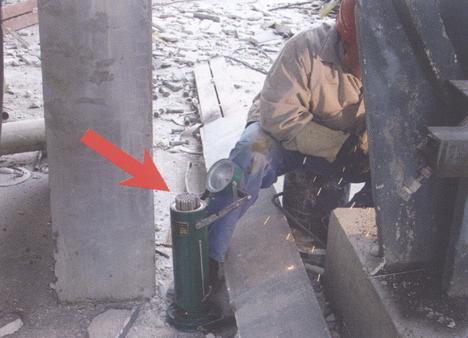

2－3－4 储罐卡具处母材有损伤却未修补

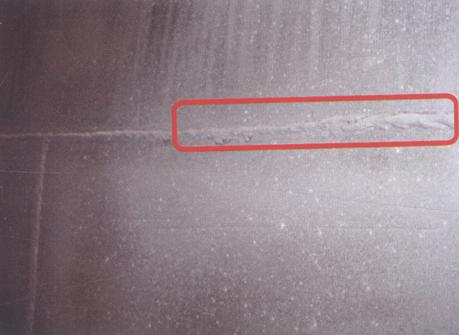

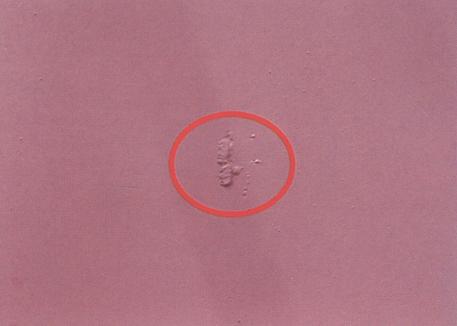

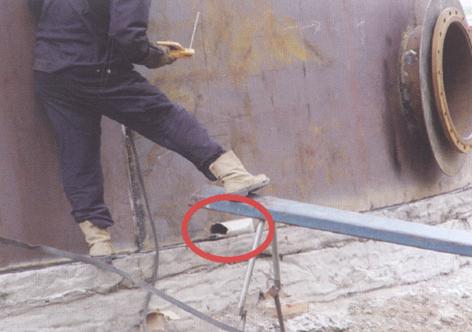

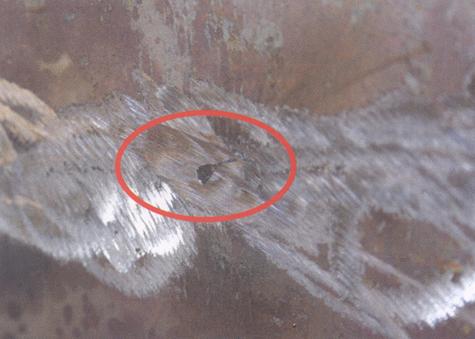

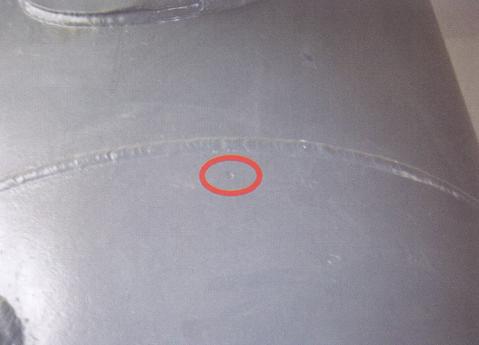

2－3－5 容器母材损伤

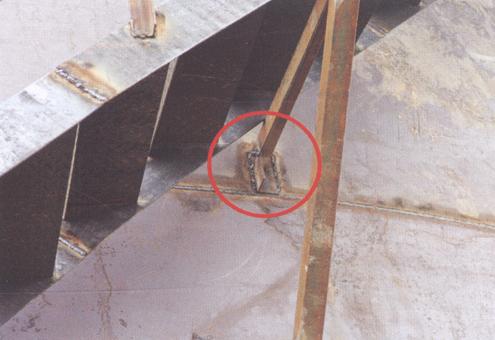

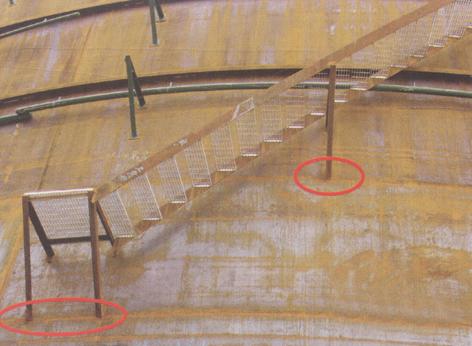

2－3－6 梯子支架未加垫板

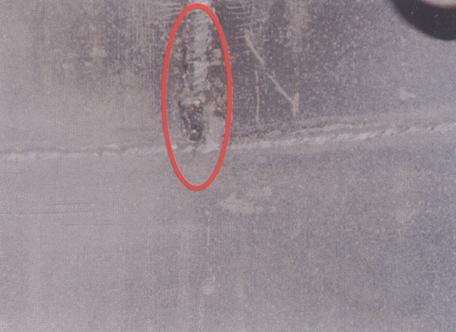

2－3－7 梯子支架焊在环缝上

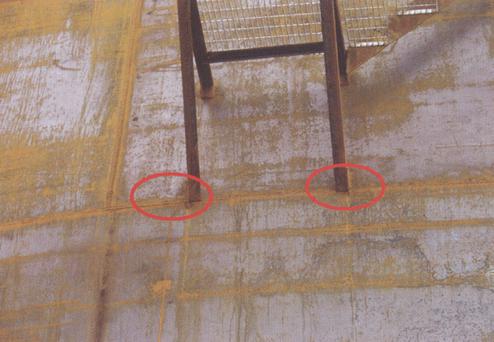

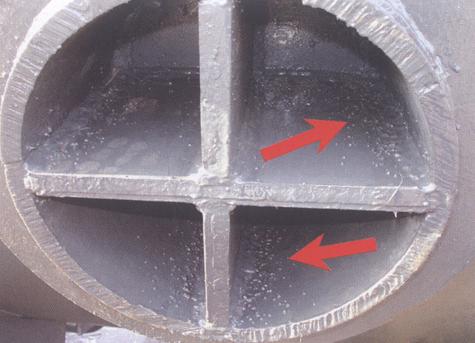

2－3－8 梯子支架焊缝与储罐环焊缝重叠

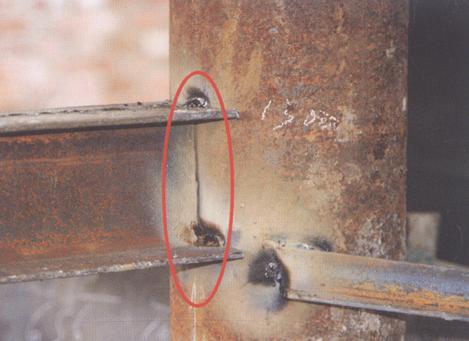

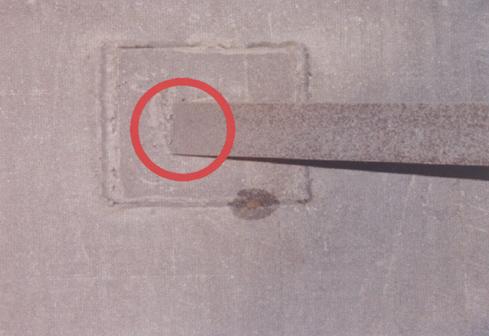

2－3－9 罐内支承角钢未满焊

2－3－10 罐底板翘曲变形

2－3－11 罐底板翘曲变形

2－3－12 未除锈焊接

2－3－13 未除锈焊接

2－3－14 焊缝飞溅严重，未清理防腐

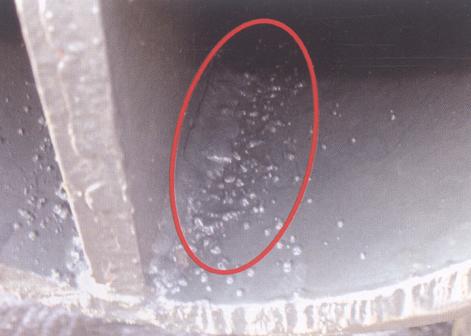

2－3－15 焊缝飞溅严重，未清理防腐

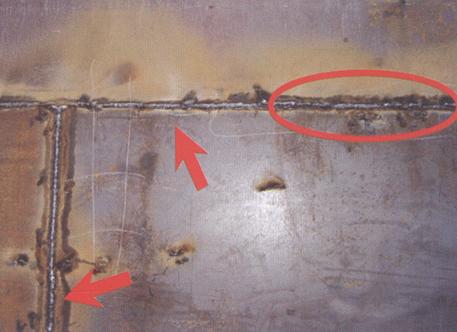

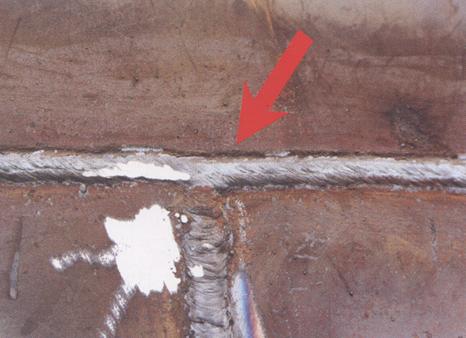

2－3－16 储罐丁字焊缝成形差，环焊缝咬边严重

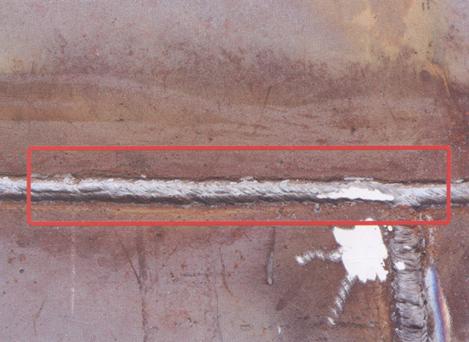

2－3－17 储罐环焊缝咬边严重

2－3－18 罐内壁焊道局部咬边、缺肉严重

2－3－19 罐内壁焊道错位，局部有焊瘤

2－3－20 罐内壁焊道表面有气孔

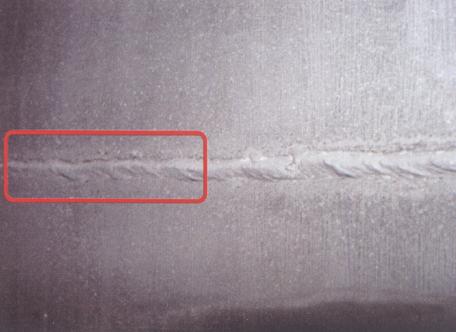

2－3－21 罐内壁焊道局部咬边严重

2－3－22 罐内壁丁字缝焊道错位，成形差

2－3－23 罐内壁焊接缺陷多

2－3－24 焊疤未清除

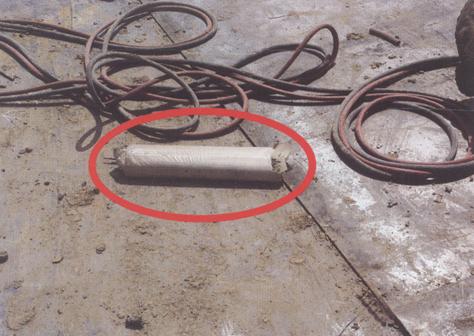

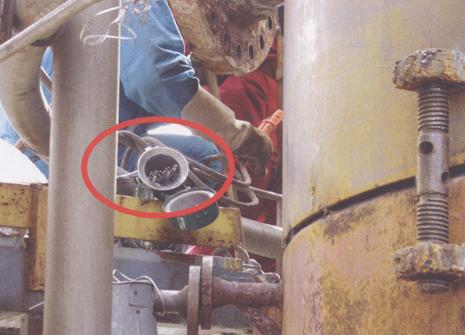

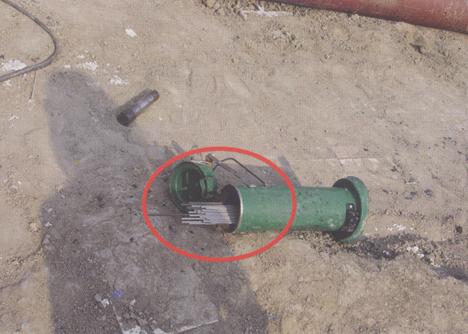

2－3－25 焊条保温筒未扣盖

2－3－26 焊条保温筒未扣盖

2－3－27 焊条保温筒未扣盖

2－3－28 焊条保温筒未扣盖

2－3－29 焊接时焊工未用焊条保温桶

2－3－30 焊条不烘干即使用

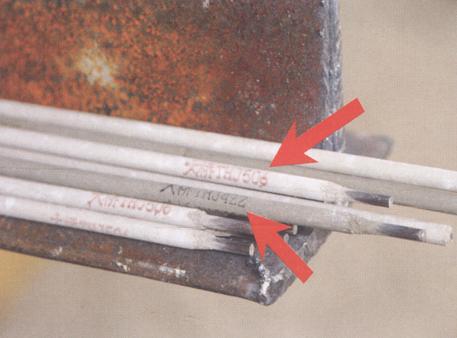

2－3－31 不同类焊条混用

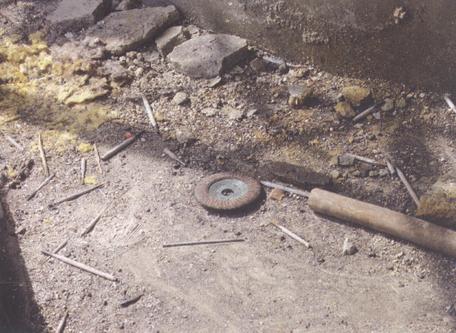

2－3－32 焊条头随地扔

2－3－33 焊条头未清理
