常用材料的超声波焊

---

几乎每一种金属和合金都可进行超声波焊，在其他焊接技术很难焊接或不能焊接的材料，和一些几何形状很复杂的工件焊接时，超声波焊接方法则特别适用。超声波焊主要面临的问题是进一步提高焊机功率有一定技术困难。图7－27列出了已有实际应用的材料组合。

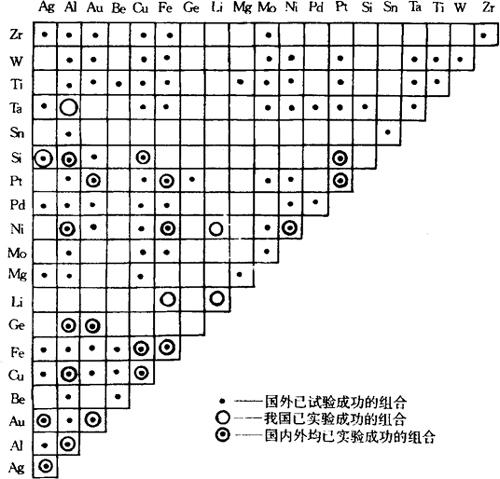

图7－27 能进行超声波焊接的材料组合

Al、Cu、Ti等金属及其合金都具有超声波焊接的良好焊接性。目前，铝及铝合金的超声波焊接是应用最多的。表7－51～表7－53列出了几种合金的超声波焊接规范。

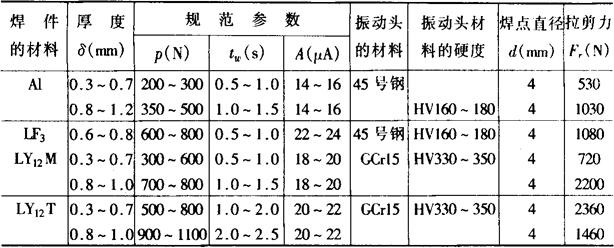

表7－51 铝及某些铝合金的超声波焊接规范及焊点强度

注：1．振动频率为19．5～20kHz；

2．振动头的球面半径为10mm。

表7－52 铜T2的超声波焊接规范及焊点强度

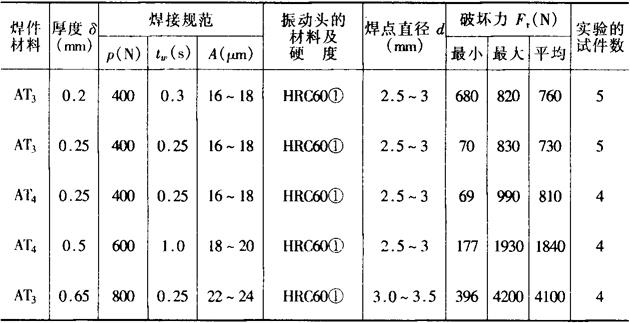

表7－53 钛、钛合金焊接规范与点焊接头的强度

注：1．振动头的球形半径为10mm；

2．①表示振动头上带有硬质堆焊层。

难熔金属如钼、铌、钽、钨等，其所需焊接功率和压紧力较高，而焊接时间较短。振动头和工作台也需要较高硬度和耐磨的材料，只要工艺参数合适焊接质量较好。

其他材料：超声波焊接在半导体工业中特别有用，集成电路元件的封装和焊接多采用超声焊。超声焊可焊接塑料、玻璃及硅材上热喷涂，还可将金属丝、箔可靠地连接到其他材料上。
