带混凝土牛腿时地坎的安装

---

带混凝土牛腿的地坎在早期电梯中广泛采用，但这种方法缺点比较明显，需要土建制作井道时预留厅门口牛腿，安装过程中还需要养生处理(混凝土浇灌后养生)，工期较长，对土建要求较多，所以现在电梯大多已经不采用了，只在一些需要更高强度的货梯中采用。在这里，我们对其施工标准操作流程进行介绍。

(1)如图5．1－1和图5．1－2所示，在牛腿位置打入两条支承模板用钢筋(使用Φ10mm×200mm螺纹钢)。

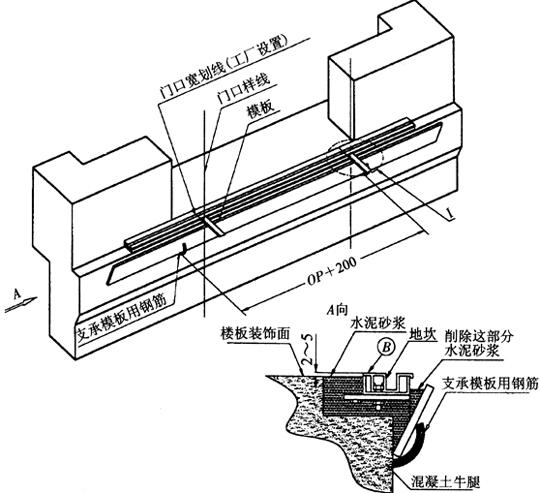

图5．1－1 混凝土牛腿地坎安装示意1

图5．1－2 混凝土牛腿地坎安装示意2

(2)用Φ20mm的钢管套住支承模板用钢筋，然后向上弯曲约90°，如图5．1－1所示。

(3)如图5．1－2所示，在支承模板用钢筋上放置一条厚10mm、长L的模板，L尺寸见5．1－1表。

表5．1－1 模板L尺寸

(4)在模板与牛腿之间倒入水泥砂浆(水泥∶砂=1∶2．5；水泥使用42．5级)，然后在水泥砂浆上放置地坎组件，如图5．1－2所示。

(5)地坎的定位：

①地坎端面与门口样线距离为31mm±1mm(该尺寸与放线尺寸相关，不同电梯可以根据实际放线尺寸来确定该尺寸)，在门口宽上，该距离的误差应在1mm以内。如图5．1－3所示。

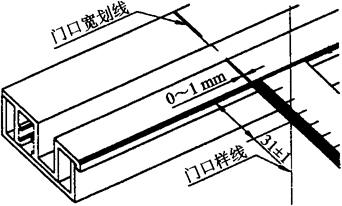

图5．1－3 厅门地坎定位

②地坎B面上门口宽划线应与门口样线对齐，偏差在1mm以内。

③地坎B面的水平误差应不超过1／1000。

校正方法：用水平尺校核，手锤柄敲正。

④地坎B面应高出楼板装饰面2～5mm。

(6)水泥砂浆阴干约8h后方可拆除模板，并且用抹子削除水泥砂浆的多余部分。

(7)下一步与地坎相关的操作，必须等水泥完全凝固后方可进行。
