工艺品用人造木材

---

制法

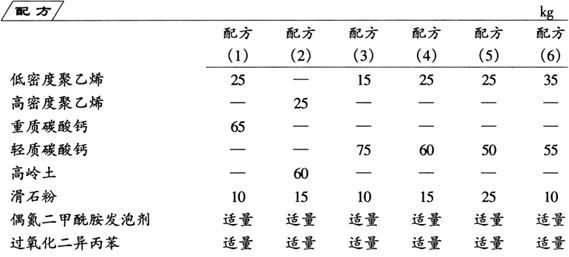

按配比分别将配方(1)、(2)、(3)、(4)、(5)和(6)中的低密度聚乙烯或高密度聚乙稀、填充剂碳酸钙或高岭土和硬度调整剂滑石粉混合均匀，然后加入发泡剂、发泡助剂(视需要)、交联剂过氧化二异丙苯及颜料等，搅拌混合均匀，分别送入密闭式混炼机，于90～100℃混炼3min，随即注入加压成型的金属模中，在3．0～5．0MPa的压力下，于160～180℃，加热4～10min，打开金属模，即可分别得到6种成品——具有微细气泡的工艺品用人造木材。

本品可代替木材用作版画板、室内外装饰及雕刻工艺品的基材等。
