工厂供电方式及供配电电压的选择

---

1．工厂供电方式

工厂供电方式可分为二次降压供电方式和一次降压供电方式两种。

(1)二次降压供电方式

对用电负荷很大的工厂企业，采用35～110kV的电力网进线，将35～110kV的电源电降至6～10kV的电压，再由6～10kV的电源电压降380／220V的电压，供给低压电气设备，如图6－1所示。

图6－1 工厂企业二次降压供电方式示意图

1－总降压变电所 2－车间变电所 3－杆上变电所 4－独立变电所 5－高压电动机 6－低压电动机 7－照明

二次降压供电是由高压及低压配电线路，总降压变电所，车间变电所，杆上变电所，独立变电所和用电设备组成的。

(2)一次降压供电方式

对用电负荷较小的工厂企业，采用35kV或10kV的电力网进线，将35kV或10kV的电源电压直接降至380／220V的电压，供给低压电气设备，如图6－2所示。

图6－2 工厂企业一次降压供电方式示意图

1－工厂变电所 2－车间变电所 3－电动机 4－照明

一次降压供电是由高压及低压配电线路，总降压变电所，车间变电所和用电设备组成的。

2．工厂供电电压的选择

常用各级电压的经济输送容量与输送距离的关系如表6－1所示。

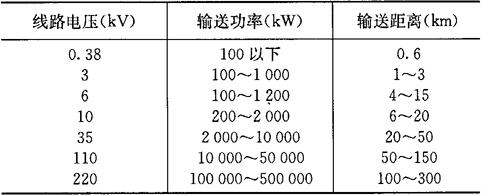

表6－1 常用各级电压的经济输送容量与输送距离

一般情况下，工厂企业的供电电压可参考表6－1选择。即：

①对于设备容量在100kW以下，输送距离在600m以内，又无高压用电设备的小型工厂，可选用380／220V电压供电。

②对于设备容量在100～2000kW，输送距离在4～20km以内的中、小型工厂，可选用6～10kV电压供电。

③对于设备容量在2000～50000kW，输送距离在20～150km以内的大型工厂，可选用35～110kV电压供电。

3．工厂配电电压的选择

①工厂的高压配电电压一般选用10kV。因10kV线路投资少，损耗少(较6kV相比)。

如果供电电源电压为6kV，或6kV用电设备多且分散，可采用6kV作为高压配电电压。

②工厂的低压配电电压一般选用380／220V。

380V为三相配电电压，供给三相用电设备及380V的单相用电设备。

220V为单相配电电压，供给照明电路及其他220V的单相用电设备。

如负荷中心离变电所较远，为减少线路的电压及电能损耗，提高负荷端的电压水平，也可选用660V配电电压。
