岩体破碎带及岩溶探测

---

工程场地地下岩体岩溶及断层破碎带，往往是施工阶段及后期地质灾害的隐患。有时受到场地条件的限制，其他物探方法不易施展。现以铁路隧道开挖面的狭小地带为例，说明“最小偏移距声波反射单点连续剖面法”，成功地完成隧道开挖前方不良地质体(破碎带及溶洞)的探测及验证结果，如图4－26所示。此法施测的关键是保证锤击发的一致性，以及传感器耦合的好坏。众所周知，隧道开挖工作面是极不平整的，做到图4－26所示反射记录实属不易。就此，说明最小偏移的距声波反射单点点连续剖面在场地条件受限情况下，不失为一种值得考虑和试用的方法。(引自：铁道部科学研究院铁建所《隧道开挖工作面前方不良地质体高频反射法研究报告》1995)。

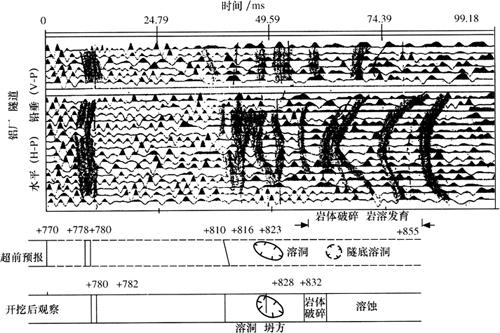

图4－26 岩体中声波反射法对破碎带及岩溶检测结果

【参考文献】：

崔若飞．1993．利用反射波地震法探测陷落柱．勘察科学技术

邓清禄．2000．斜坡变形构造．武汉：中国地质大学出版社

段永侯，罗元华，柳源等．1993．中国地质灾害．中国建筑工业出版社

何门贵，温永辉．2002．高密度电阻率法二维反演在工程勘探中的应用．物探与化探

韩许恒，郁春霞．1996．氡气探测在采空区勘查中的应用．工程勘查

李媛，张颖，钟立勋．1992．中国滑坡崩塌类型及分布图说明书．中国地图出版社

李智毅，王智济，杨裕云．1996．工程地质学基础．武汉：中国地质大学出版社

李智毅，唐辉明．2000．岩土工程勘查．武汉：中国地质大学出版社

李大心．1994．探地雷达方法及其应用．北京：地质出版社

刘正林．1994．钋－210法探测煤矿地质构造的实例与效果．物探与化探

刘传正等．2000．地质灾害勘查指南．北京：地质出版社

邱庆程，李伟和．2001．跨孔地震CT层析成像在岩溶勘察中的应用．物探与化探

王谦身，张赤军，周文虎等．1995．微重力测量——理论、方法与应用．北京：科学出版社

晏同珍，杨顺安，方云．2000．滑坡学．武汉：中国地质大学出版社

张虎生等．2000．地质雷达在瑞金少州坝岩溶塌陷调查中的应用效果．物探与化探

张咸恭，李智毅等．1998．专门工程地质学．地质出版社

邹麦秀．1995．湘机厂地面塌陷原因分析及电法在岩溶塌陷发育带预测中的应用．勘察科学技术

Fajklewicz，Z．，1983．Rock-burst forecasting and genetic research in coal mines by microgravity method．Geophysical prospecting．31，748～765
