履带张紧装置和导向轮

---

张紧装置使履带保持一定的张紧度，缓和导向轮所受的冲击，减轻履带运动中的弹跳，并能防止履带过载。导向轮用来引导履带的运动方向和防止履带横向滑脱，也是张紧装置的组成部分。

(一)张紧装置

东方红－75、802型拖拉机的摆动式张紧装置和导向轮如图4－24所示，由拐轴、连接耳、张紧臂、张紧弹簧、张紧螺杆、球形支座和调整螺母等组成。拐轴内端安装在车架前方支座的滑动轴套内，外端的圆锥轴承上安装着导向轮，其中部安装连接耳。张紧臂用销子与连接耳铰接，张紧臂内穿入张紧螺杆，螺杆上装有张紧弹簧和调整螺母。调整螺母使张紧弹簧预压到260～265mm。螺杆后端通过调整螺母5与球形垫圈抵压在球形支座上，通过调整螺母5改变张紧螺杆的有效长度，可以调整履带的张紧度。

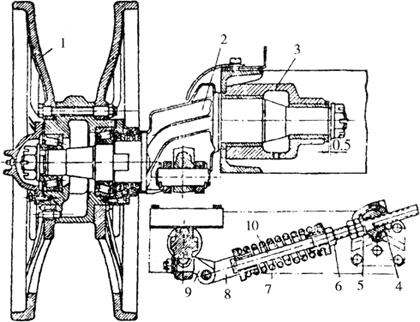

图4－24 东方红－75、802型拖拉机摆动式张紧装置和导向轮

1．导向轮 2．拐轴 3、4．支座 5、6．螺母 7．缓冲弹簧 8．张紧臂 9．连接耳 10张紧螺杆

当拖拉机行驶中遇到障碍物而使履带张紧时，导向轮和曲拐轴向后摆动，张紧臂沿螺杆后移，压缩张紧弹簧，从而起缓冲作用。越过障碍物后，导向轮和拐轴返回原位。

(二)导向轮

导向轮由轮缘、轮毂、2个圆锥滚柱轴承、拐轴及端面油封等组成。2个大轮缘保证履带平稳而均匀地卷绕，它通过螺栓固定在轮毂上，轮毂用2个圆锥轴承支撑在拐轴上，其轴承间隙通过螺母进行调整。轴承用机油润滑，由端面油封和密封罩防漏。
