屋面工程

---

①保温层 按图示尺寸面积乘以平均厚度，以立方米计算。

〔计算例〕 设平屋面铺炉渣保温层，要求铺好后找出2%的坡度(双面)，其最薄处的厚度为20厘米，按图示尺寸(图2－45)求出保温层的工程量。

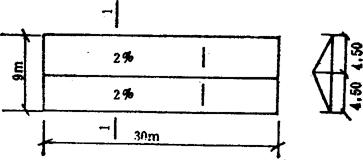

图2－45

解：由坡度引起的

厚度差=大边坡度

=4．50×0．02=0．09(m)

最大厚度=最薄厚度+厚度差

=0．20+0．09=0．29(m)

炉渣保温层体积=9×30×0．245=66．15(m³)

②瓦屋面 按图示尺寸的投影面积×坡屋面延尺系数见表2－28，以平方米计算。

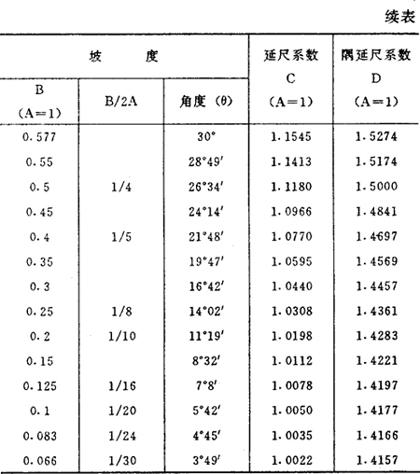

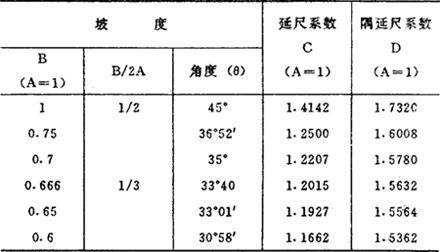

2－28 屋面坡度系数表

注：(1)两坡水屋面和实际面积为屋面水平投影面积乘延尺数C；

(2)四坡水屋面斜脊长度

=A×D(当S=A时)；

(3)沿山墙泛水长度=2A×C。

屋面坡度常用屋架高度H与跨度L(见图2－46)的比值高跨比表示。一般木屋架高度为跨度的1／4－1／5。例如屋架高度为2．5米，跨度为10米。则

图2－46

〔计算例〕 设坡屋面(双坡)坡度为50%，跨度10米，长为30米，求瓦屋面面积。

解：瓦屋面面积=投影面积×坡屋面延尺系数

=10×30×1．118=335．40(m²)

③卷材屋面

卷材坡屋面面积=水平面积影面积×屋面坡度延尺系数(m²)

卷材平屋面面积=底层建筑面积+(外墙外边线+檐宽×4)×檐宽(m²)

④铁皮排水 以图示尺寸按展开面积计算(咬口和搭接的工料已包括在定额内，不另计算)。如无大样时，可按铁皮排水单体零件工程量折算表(见表2－29)计算。

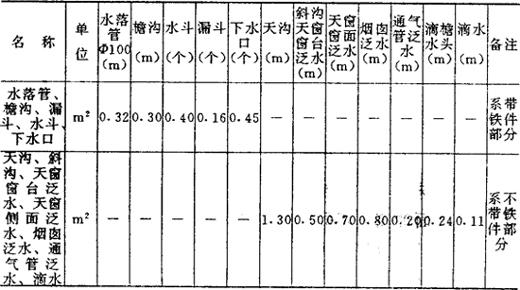

表2－29 铁皮排水单体零件工程量折算表
