局部排气装置的定期检修

---

3．13．1 法定检修

凡是安装局部排气装置的，都要定期检修。检修结果应保存。装置有故障时应及时排除。

3．13．2 检修的基本程序

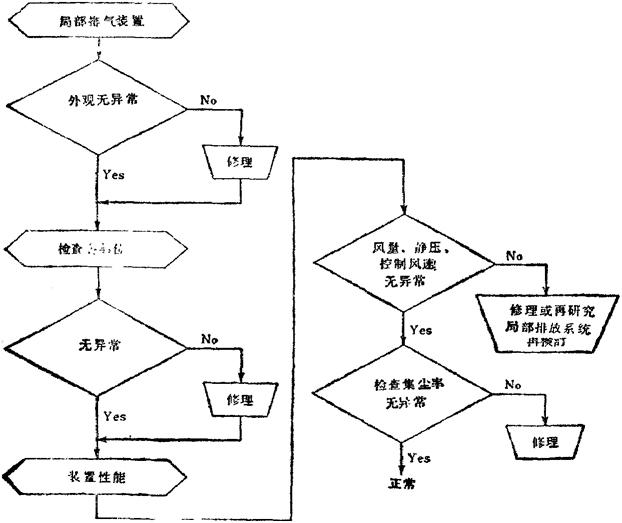

检修的基本程序如图3－145示。

图3－145 检修的基本流程

3．13．3 吸尘罩

吸尘罩的检修流程，如图3－146所示。

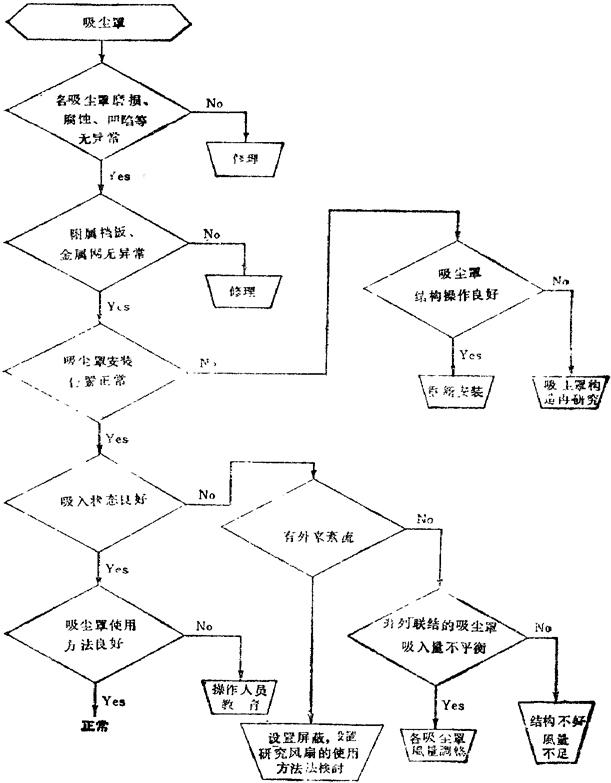

图3－146 吸尘罩检修流程

3．13．4 弹性软管

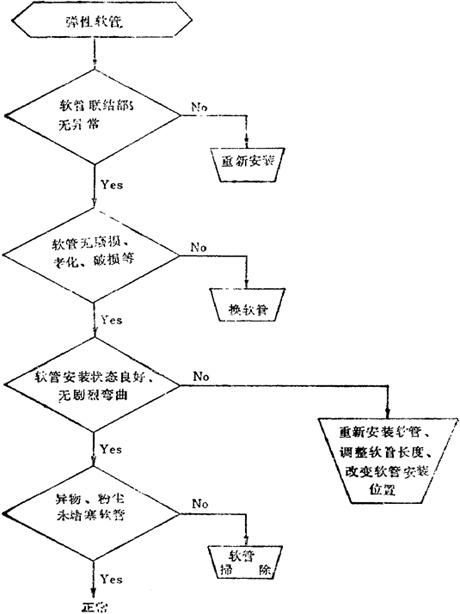

弹性软管的检修流程，如图3－147所示。

图3－147 弹性软管检修流程

3．13．5 通风道

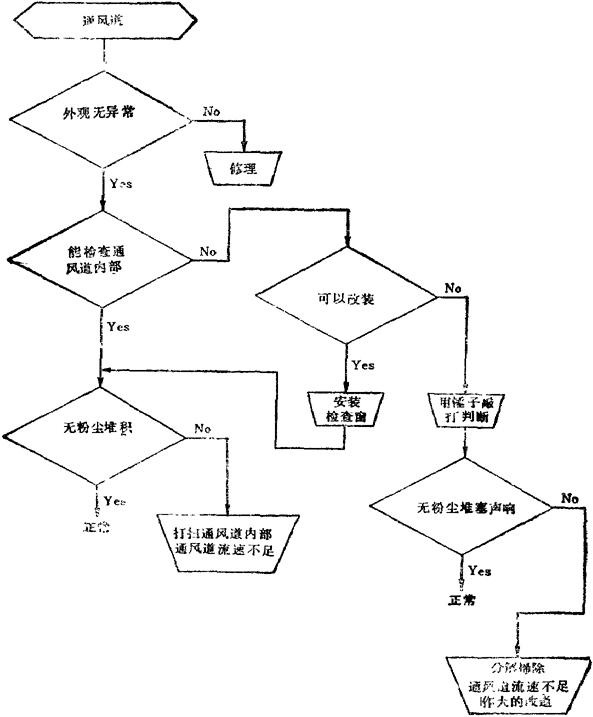

通风道的检修流程，如图3－148所示。

图3－148 通风道检修流程

3．13．6 集尘装置、气体处理装置

集尘装置、气体处理装置检修流程，如图3－149～图3－160所示。

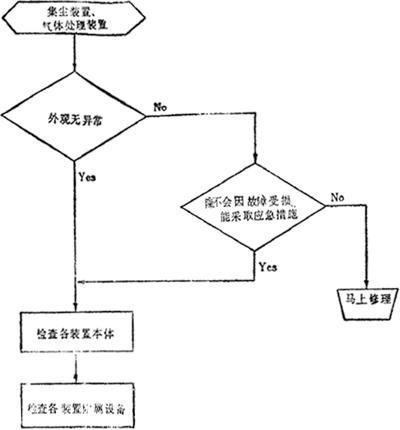

图3－149 集尘装置、气体处理装置检修流程

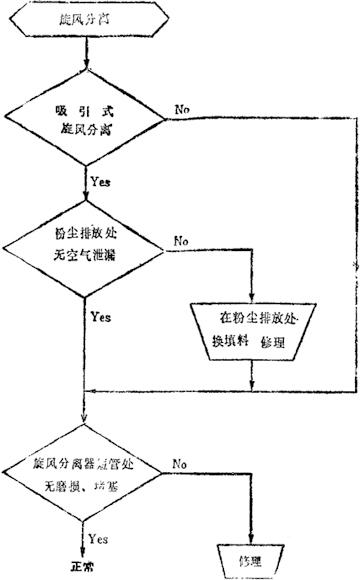

图3－150 旋风分离器检修流程

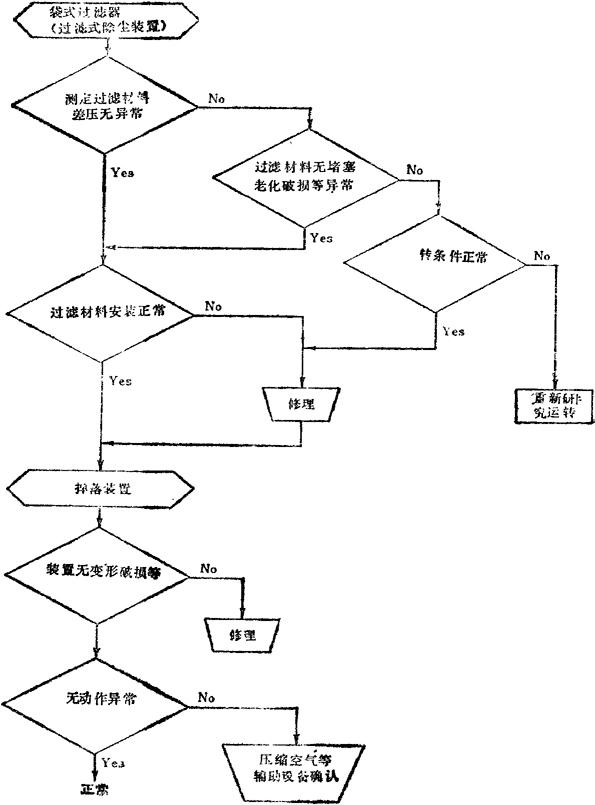

图3－151 袋式集尘器检修流程

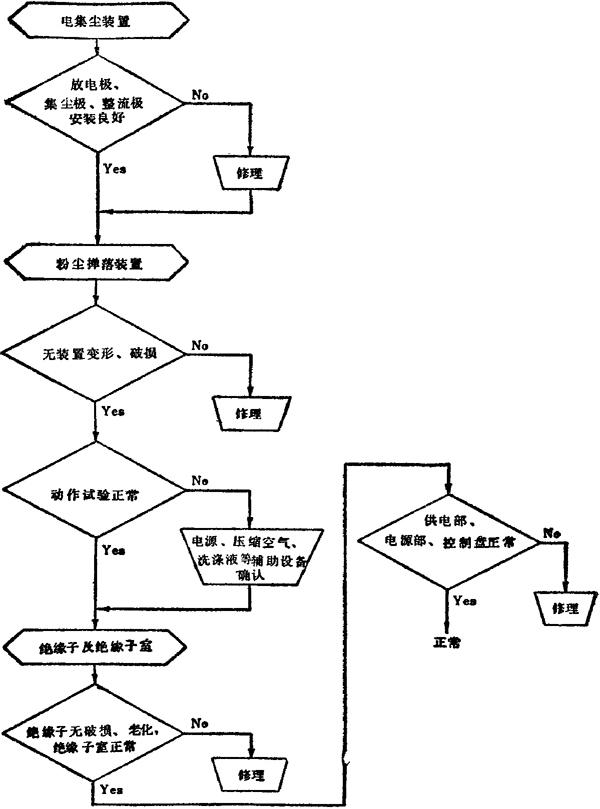

图3－152 电集尘装置检修流程

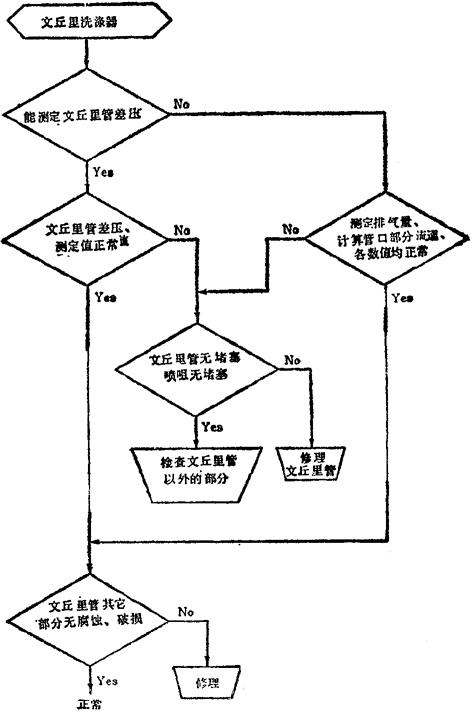

图3－153 文丘里洗涤集尘器检修流程

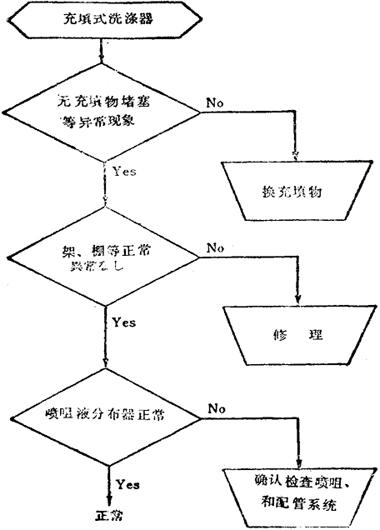

图3－154 充填式洗涤集尘器检修流程

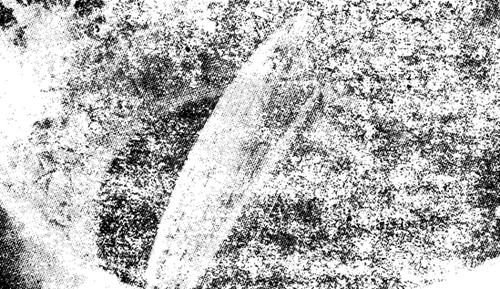

图3－155 被粉尘堵塞的档板(刚刚打扫过)

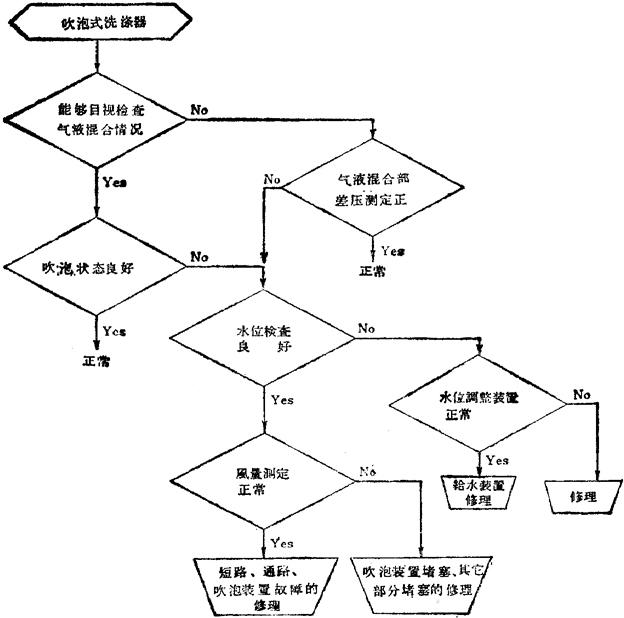

图3－156 泡沫式洗涤集尘器检修流程

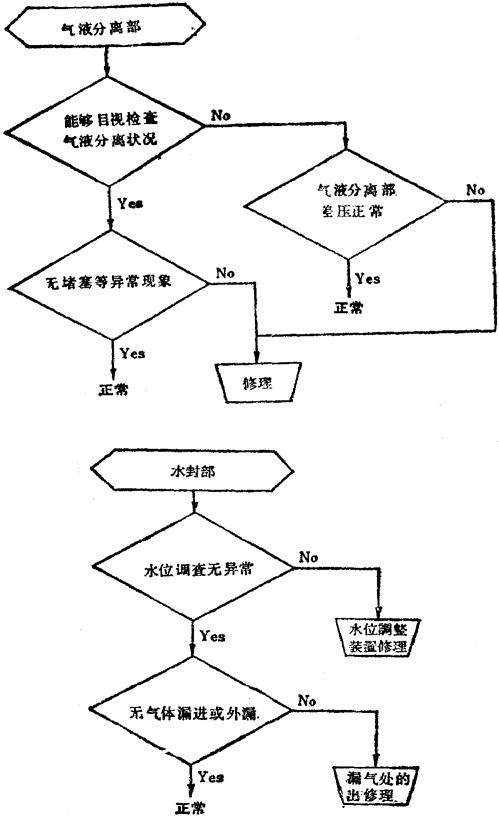

图3－157 洗涤集尘装置检修流程

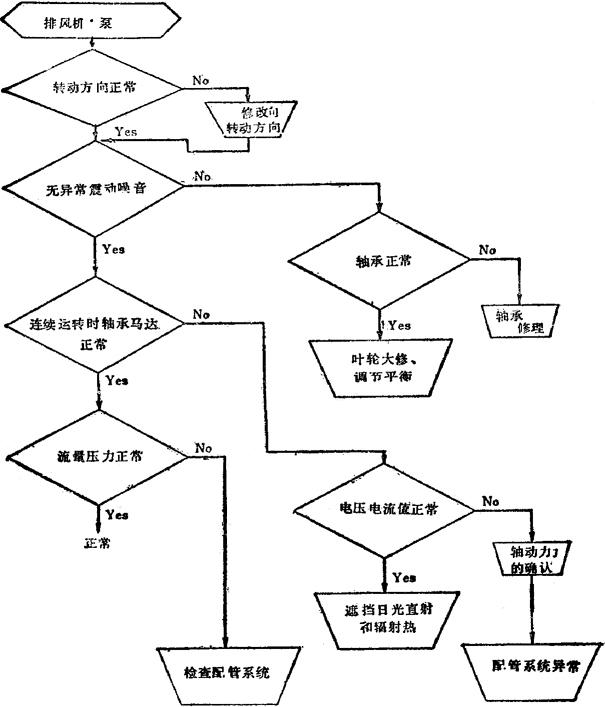

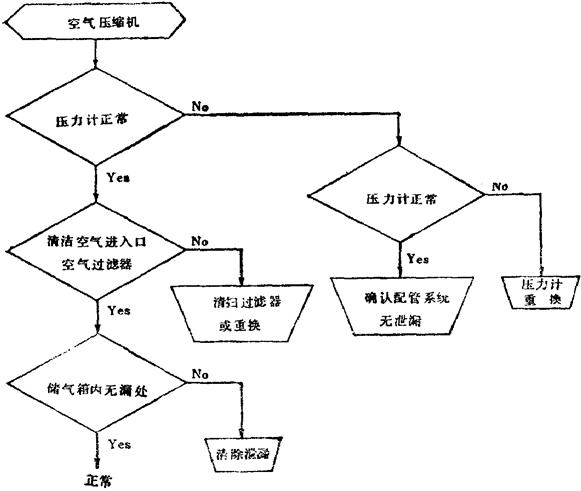

图3－158 集尘装置附属设备检修流程(a)

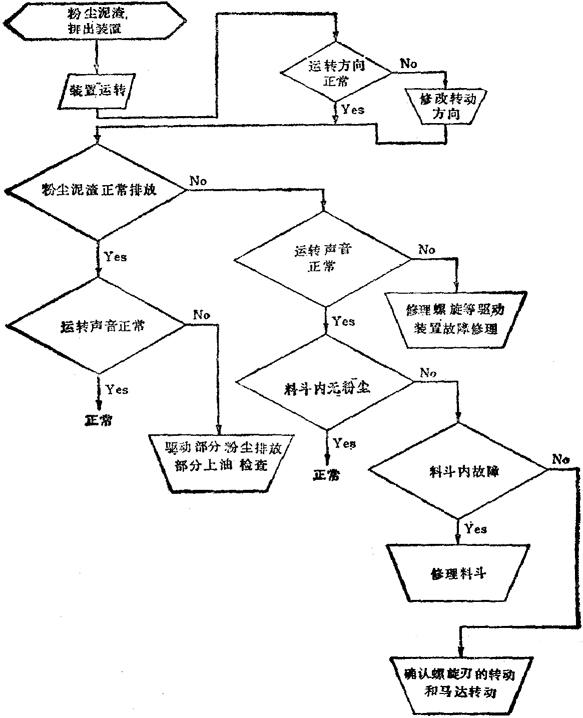

图3－159 集尘装置附属设备检修流程(b)

图3－160 集尘装置附属设备检修流程(c)

3．13．7 测定静压诊断故障

在通风道合适的地方设静压测定孔，安装水柱式(流体)压力计，以便经常测定通风道内的静压，根据测定值的变化，掌握异常情况，便于诊断故障。其原理与测定电压诊断电路故障相同(见图3－161)

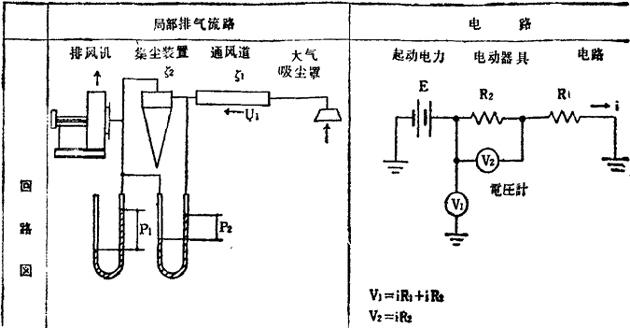

图3－161 局部排气流路与电路比较

注1：P₁、P₂是静压差

注2：集尘装置本身的压力损失不一定与流速U的平方成正比。

注3：上图(左)中，U——流速；P——静压差(压力损失)；ξ——阻力系数；F——排风机；——大气。上图(右)中，i——电流；V——电压下降；R——电阻；E——起动电力；——地面。上图(左)中，P增大的原因是；①流速U增大(排风机F的能力提高)；②流动阻力增加(闭塞)。P减少的原因是，①流速U减小(排风机能力下降)；②流动阻力变小(流路通畅)。上图(右)中，V增大的原因是：①电流i增大(起动电力E的能力提高)；②电阻增大。V减小的原因是：①电流i变小(起动电力下降)；②电阻减小。

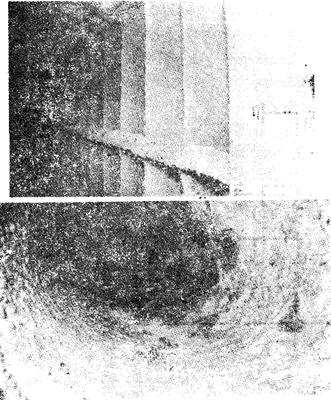

附着粉尘的电集尘装置集尘极和通风道的内部如图3－162所示

图3－162 附着粉尘的电集尘装置集尘极(上)和附着粉尘的通风道内部

3．13．8 根据静压变化诊断故障

在实际操作时，可根据静压变化诊断故障(表3－34和图3－163)。

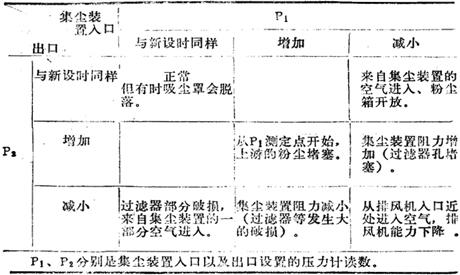

表3－34 根据静压变化诊断故障

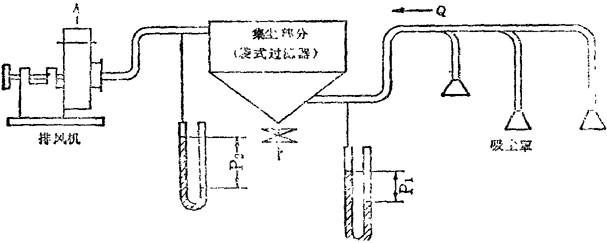

图3－163 测定静压示意图
