尿素级00Cr17Ni14Mo2(316L，UG(1))

---

(1)钢号简介

尿素级00Cr17Ni14Mo2钢是在00Cr17Ni12Mo2基础上，通过提高镍含量和降低钢中的磷含量，从而提高了钢在尿素生产环境中的耐均匀腐蚀，耐选择性腐蚀和耐晶间腐蚀性能所形成的新钢种。此钢已成为尿素生产装置的关键材料。

(2)化学成分

尿素级00Cr17Ni14Mo2钢的化学成分见表1－174。

表1－174 尿素级00Cr17Ni14Mo2钢的化学成分

(3)室温力学性能

尿素级00Cr17Ni14Mo2钢技术条件规定的室温力学性能指标见表1－175。工业产品实测值见表1－176。

表1－175 尿素级00Cr17Ni14Mo2的力学性能指标

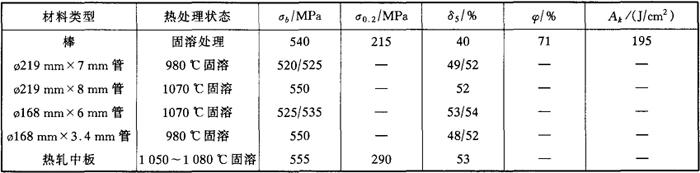

表1－176 工业产品的室温力学性能实测值

(4)高温拉伸性能

尿素级00Cr17Ni14Mo2钢的高温瞬时拉伸性能见图1－214。

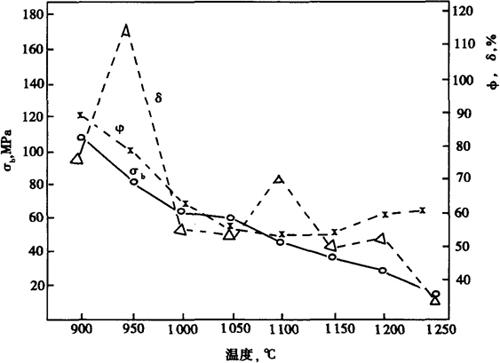

图1－214 尿素级00Cr17Ni14Mo2高温拉伸性能

(5)耐蚀性

a．均匀腐蚀 在H₂SO₄中钢的耐蚀性见表1－177。

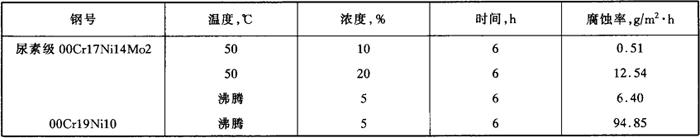

表1－177 尿素级00Cr17Ni14Mo2钢在H₂SO₄中的腐蚀

尿素级00Cr17Ni14Mo2工业产品的休氏试验结果见表1－178。

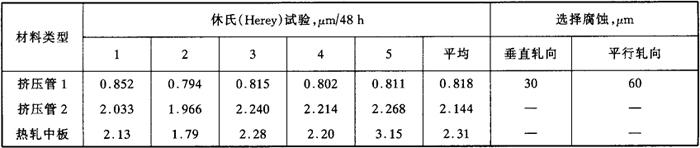

表1－178 00Cr17Ni14Mo2的耐蚀性

尿素级00Cr17Ni14Mo2在尿素生产工艺介质中的耐蚀性见表1－179。

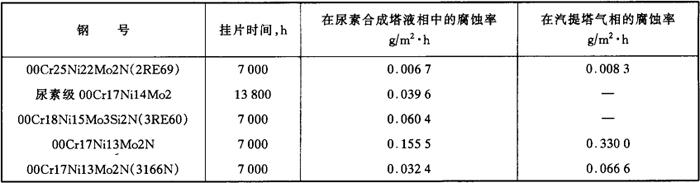

表1－179 尿素级00Cr17Ni14Mo2在尿素介质中的腐蚀

b．晶间腐蚀 尿素级00Cr17Ni14Mo2，当钢中的碳含量≤0．02%时，可通过所有的晶间腐蚀试方法检验。

c．耐点蚀性能 尿素级00Cr17Ni14Mo2的点蚀击穿电位值列入表1－180。

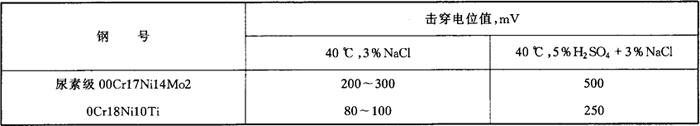

表1－180 尿素级00Cr17Ni14Mo2的击穿电位

(6)工艺性能

a．热加工 尿素级00Cr17Ni14Mo2钢的热加工性能良好，其热塑性较00Cr19Ni10稍低，变形抗力稍高。钢的适宜锻、轧温度为950～1300℃，热加工加热温度以1150～1200℃为宜，热穿孔的适宜加热温度为1100～1150℃。

b．冷加工 钢的冷加工特性同于00Cr17Ni14Mo2。

c．热处理 钢的固溶处理温度为1050～1100℃，固溶温度对室温力学性能的影响见图1－215。

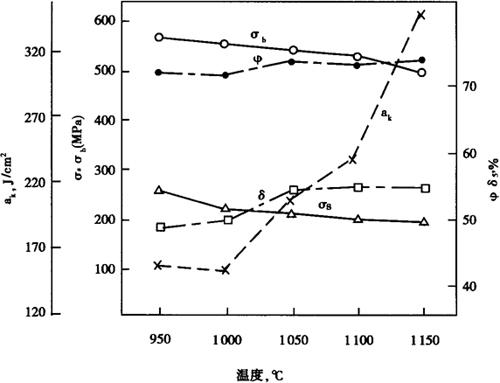

图1－215 尿素级00Cr17Ni14Mo2钢的固溶处理温度与室温力学性能的关系

d．焊接 尿素级00Cr17Ni14Mo2具有良好的焊接性能，可采用各种焊接方法进行焊接，焊接材料为00Cr25Ni22Mn4Mo2N，焊后不需热处理，其焊后的耐蚀性和力学性能近于母材，可满足尿素生产设备的技术要求。

(7)物理性能

尿素级00Cr17Ni14Mo2的物理性能见表1－181。

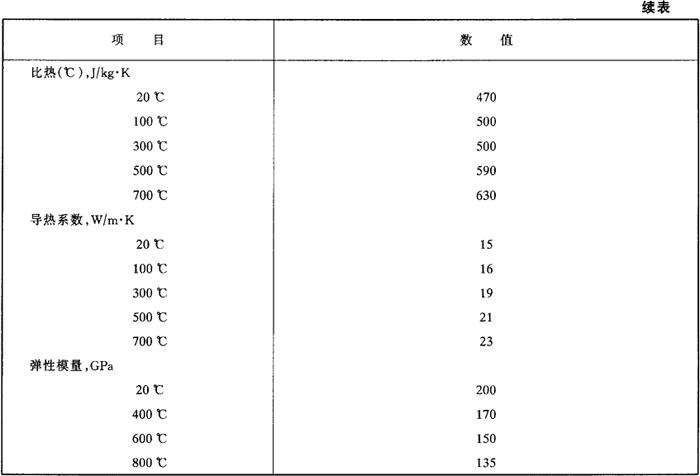

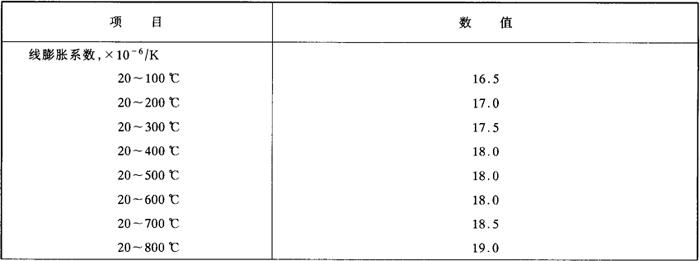

表1－181 尿素级00Cr17Ni14Mo2的物理性能

(8)应用

尿素级00Cr17Ni14Mo2主要用于尿素合成塔，高压甲铵冷凝器等，亦可应用其他化学加工工业的装置和设备。
