小型电磁继电器

---

1．小型电磁继电器

(1)适用范围：小型电磁继电器广泛应用于工业自动化控制、电力系统继电保护及自动化装置等，用来切换电路之用。小型电磁继电器具有体积小、安装方便、功率大和寿命长等优点。

(2)主要技术参数：

①吸合电压：DC≤75%AC≤80%。

②释放电压：DC≥10%AC≥30%。

③电气寿命：10⁵次，机械寿命：10⁷次。

④绝缘电阻：≥500MΩ。

⑤介质耐压：1500V／min。

⑥其他技术参数见表1－102。

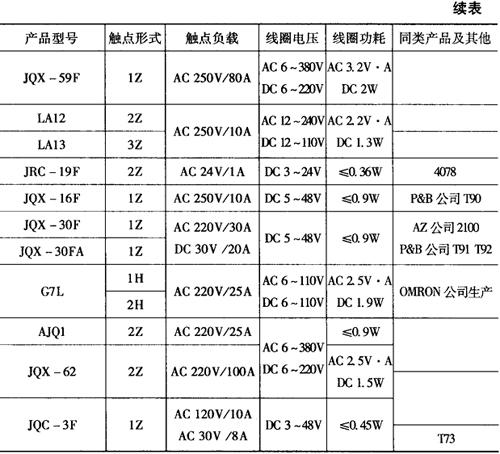

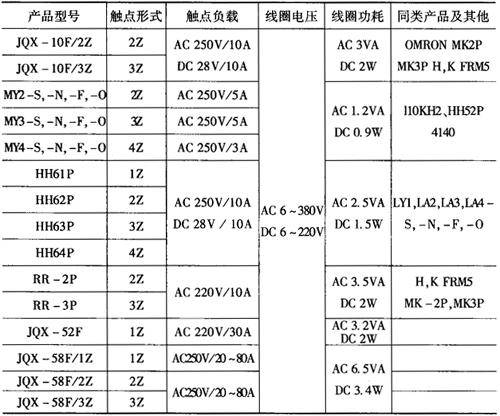

表1－102 常用小型电磁继电器的产品型号及技术参数

(3)外形尺寸和安装形式见表1－103。

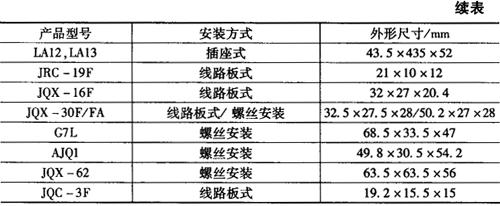

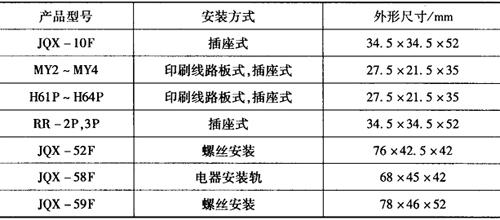

表1－103 小型电磁继电器外形及安装尺寸
