射线照相质量分级

---

按照我国标准GB3323－87《钢熔化焊对接接头射线照相和质量分级》，JB4730－94《压力容器无损检测》规定，射线照相方法分为A级(普通级)、AB级(较高级)和B级(高级)。应根据焊接产品的负荷条件，工作环境和破坏时的危害程度来选择相应的射线照相等级和焊接质量等级。

1．照相质量等级所要求的射源(能量)，胶片和增感屏的组合

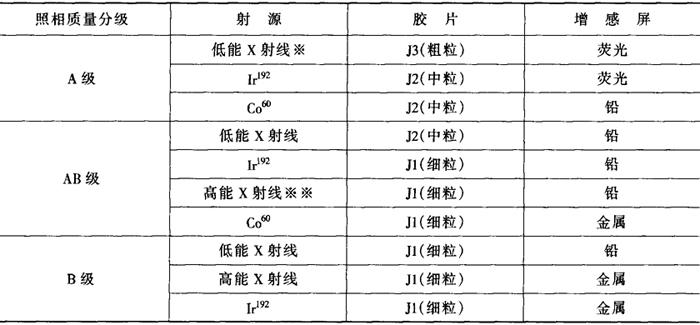

表1－12－1 各质量等级所要求的组合

注：※指管电压500kVp以下的X射线。※※指由直线加速器、电子回旋加速器和静电加速器等产生的X射线。

2．照相质量等级所要求达到的影像质量

(1)底片的黑度要求：

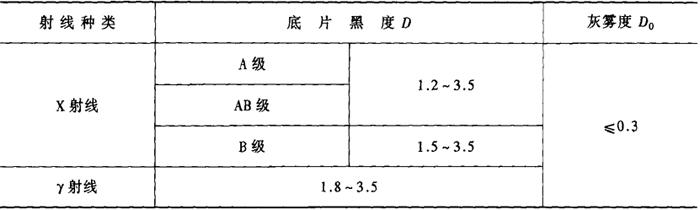

表1－12－2 底片的黑度范围

注：表中D值包括了D₀值。

(2)透照几何条件的要求：

①几何不清晰度要求：

几何不清晰度计算公式：

式中：U_g．几何不清晰度

L₁．射源焦点至工件表面距离

L₂．工件表面至胶片距离

df．射源有效焦点尺寸

各照相质量等级对U_g，L₁的要求如表1－12－3所示。

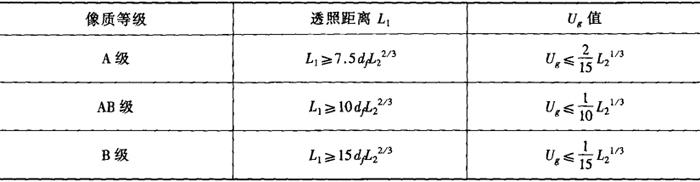

表1－12－3 各照相质量等级对U_g，L₁的要求

②透照比K值的要求：

K值的计算公式

式中：T．母材厚度 T′．射线束斜向透照最大厚度

各照相质量等级对透照比K值的要求

纵缝：A级和AB级K≤1．03，B级K≤1．01

环缝：A级和AB级K≤1．1，B级K≤1．06

(3)灵敏度要求 各照相质量等级要求射线底片上必须显示的像质计最小线径及相应的像质指数如表1－12－4所示。

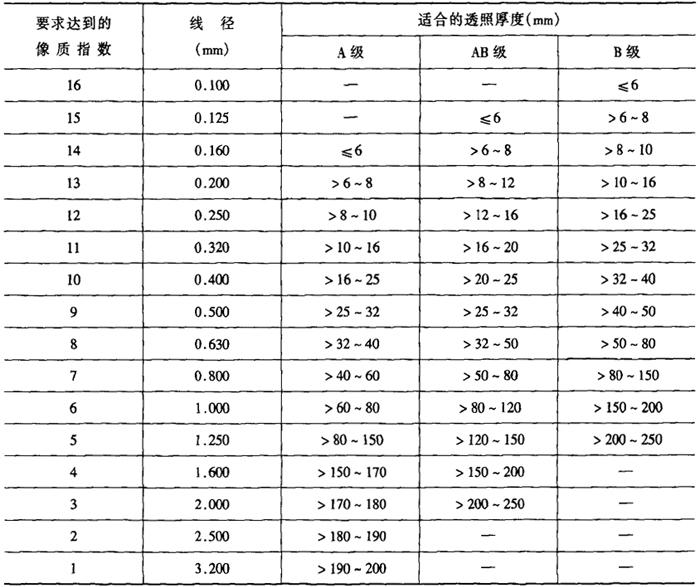

表1－12－4 各照相质量等级要求达到的灵敏度和像质指数
