封箱机

---

(一)用途与特点

封箱机是将装好产品的纸箱用不干胶带进行封贴。可依据纸箱大小调整，一次完成上下封箱动作，封箱后胶带平整不起皱，规范、美观，自动化程度较高。

(二)主要结构和工作原理

图4－11－2为一台气动式自动封箱机，主要由滚道、提升装置、输送器、折舌，纸盘架、压辊、切刀、气动系统等部分组成。

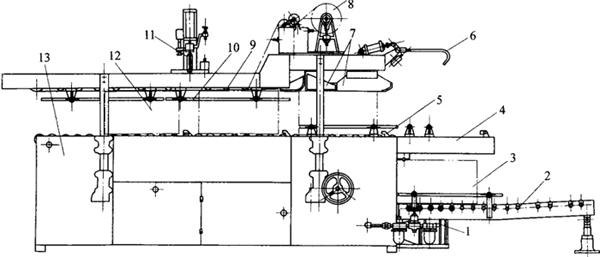

图4－11－2 自动封箱机

1－提升套缸 2－辊道 3－纸箱 4－圈架 5－输送器 6－折舌钩 7－折舌板 8－胶带盘 9－压辊 10－导向杆 11－切刀 12－封好纸箱 13－机体

其工作原理是：开口的纸箱送到辊道2上，纸箱向前触动行程开关后，提升套缸1在气动系统作用下开始升起，把纸箱送到具有步进式输送器5的圈架4顶上，通过输送器往复运动将纸箱逐个推进拱形机架，折舌钩6摆动将箱子后部的小折舌合上，并在推进过程中由固定折舌器将纸箱前部折舌合上，然后由折舌板7将箱子的大折舌合上。纸箱推入压辊9下，封箱胶带引到纸箱上部由压辊9压贴在箱子上，箱子随输送器往前输送过程，逐步将胶带从前往后粘贴到箱子上，经切纸刀切断滚平后完成封箱作业。

(三)几种封箱机技术参数

1．TY－701型自动封箱机

注：江苏南通通仪机械有限公司制造。

2．HDSF3400自动摺盖封箱机

注：广东花都市轻工机械厂制造。
