导联

---

导联(表3)分为以下几种：

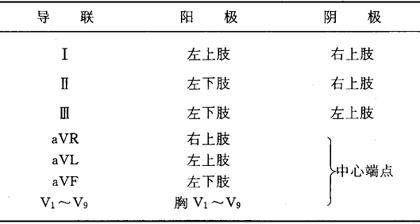

表3 标准EKG导联

注：·V₁：胸骨右缘第4肋间；

·V₂：胸骨左缘第4肋间；

·V₃：V₂、V₄之间；

·V₄：锁骨中线第5肋间；

·V₅：左腋前线V₄水平处；

·V₆：左腋中线V₄水平处；

·V₇：左腋后线V₄水平处；

·V₈：左肩胛角线V₄水平处；

·V₉：左脊旁线V₅水平处；

·V_3R～V_5R：右胸部V₃～₅对称处。

·标准导联(Ⅰ、Ⅱ、Ⅲ)；

·单极加压导联(aVR、aVL、aVF)；

·胸导联(V₁～V₉、V_3R、V_4R、V_5R)。

心电图导联的连接如图22所示。胸导联的连接定位如图23所示。心电图导联与向量的关系如图24所示。

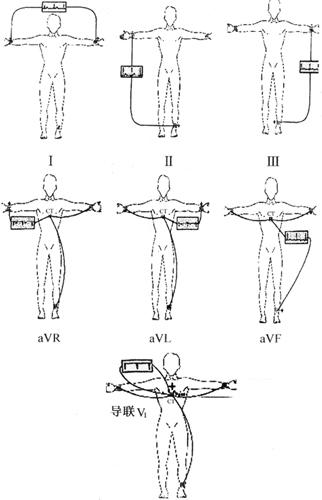

图22 心电图导联的连接

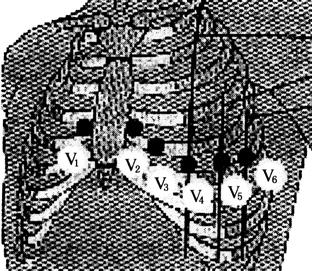

图23 胸导联的连接定位

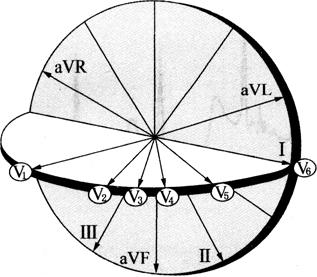

图24 心电图导联与向量的关系
