导电胶板

---

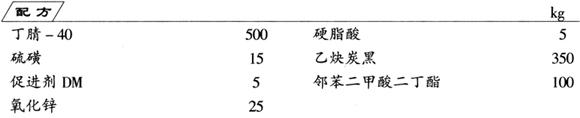

制法

把原材料按配比混合，按橡胶生产工艺进行混炼、压延和硫化，即可得到本品。

混炼在开放式炼胶机上进行，炼胶机辊温调节为：前辊45℃，后辊50℃。

混炼时，先将丁腈－40生胶投入炼胶机进行薄通压合，待生胶均匀包辊后，加入促进剂DM和氧化锌，混合均匀。然后逐渐投入乙炔炭黑以及增塑剂邻苯二甲酸二丁酯，使其混合均匀后，加入硫磺。混合均匀后，再薄通，下片，硫化，即为成品。

压延在三辊压延机上进行。压延胶片的厚度控制在3mm。出片后经冷却辊冷却，然后用少量滑石粉隔离。

硫化在硫化罐中进行。把压延胶片缠绕在筒上，每卷缠5～6层，每层用垫布隔离，然后送入硫化罐硫化。硫化条件为：升温15min(蒸汽压力由0升至3×10⁵Pa)，恒温60min(蒸汽压力3×10⁵Pa)，降温10min(蒸汽压力由3×10⁵Pa降至0)。

导电橡胶具有一定的导电性能。适用于各种需要消除静电的场合，可用于工矿企业的厂房、设备等。
