导柱

---

3．1．3．1 带头导柱

带头导柱如图3-3和表3-3所示。

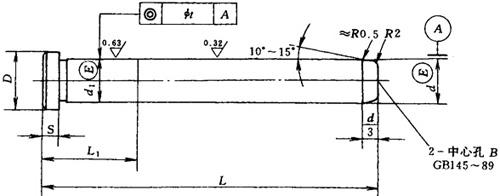

图3-3 带头导柱

标记示例：d=12mm，L=100mm，L₁=25mm的带头导柱；导柱φ12×100×25。当材料为20钢时，导柱φ12×100×25

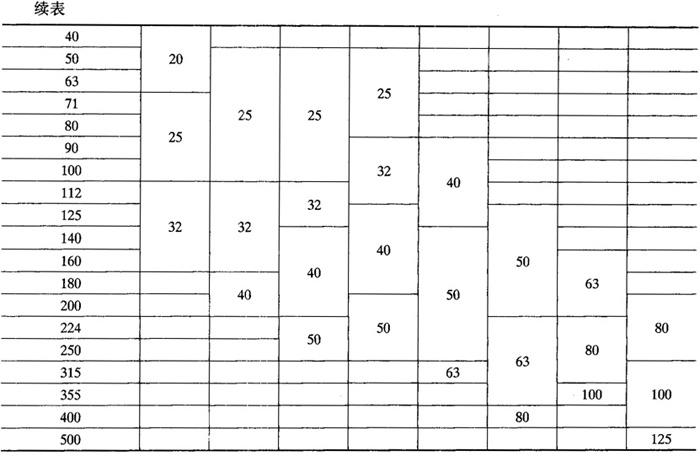

表3-3 带头导柱(GB4169．4—84)(mm)

注材料：T8A(GB1298—86)，20钢(GB699—88)。

技术条件：①热处理50～55HRC，20钢渗碳0．5～0．8淬硬56～60HRC；②图中标注的形位公差按GB1184—80的附录一，t为6级；③d的尺寸公差根据使用要求可在相同公差等级内变动；④图示倒角不大于0．5×45°；⑤在滑动部位需要设置油槽时，其要求由承制单位自行决定；⑥其它按GB4170—84。

3．1．3．2 有肩导柱

有肩导柱如图3-4和表3-4所示。

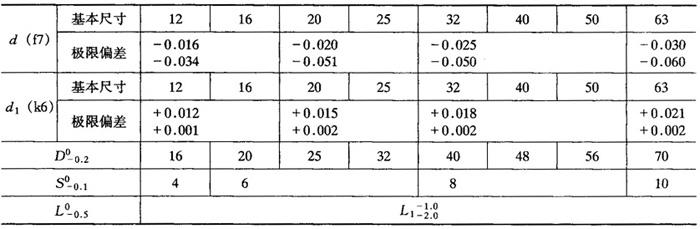

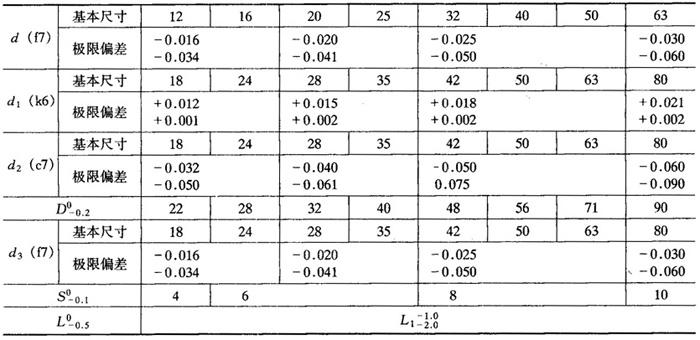

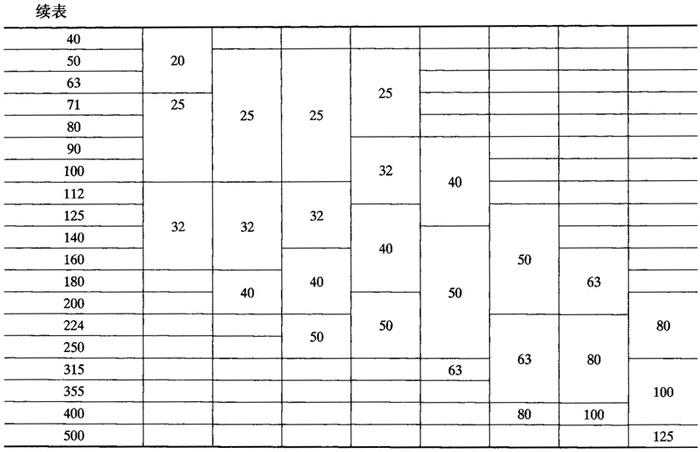

表3-4 有肩导柱(GB4169．5—84)(mm)

注材料：T8A(GB1298—86)，20钢(GB699—88)。

技术条件：①热处理50～55HRC，20钢渗碳0．5～0．8淬硬56～60HRC；②图中标注的形位公差值按GB1184—80的附录一，t为6级；③d的尺寸公差根据使用要求可在相同公差等级内变动；④图示倒角不大于0．5×45°；⑤在滑动部位需要设置油槽时，其要求由承制单位自行决定；⑥其它按GB4170—84。

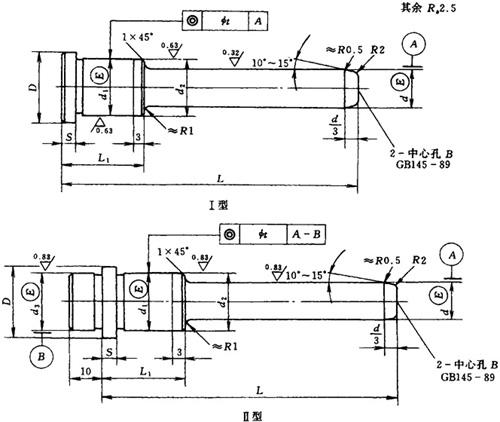

图3-4 有肩导柱

标记示例：d=12mm，L=100mm，L₁=25mm的有肩导柱(Ⅰ)型；导柱φ12×100×25(Ⅰ)。当材料为20钢时，φ12×100×25(Ⅰ)
