导向轮

---

曳引机的主要附件。用以改变钢丝绳的走向。安装在机房承重梁上的导向轮引导曳上钢丝绳与对重架相连，用以确定对重和轿厢中心距，减小曳上轮尺寸。

(1)曳引轮和导向轮检查、保养时，需要切断电源，停止电梯后进行。

(2)使用直尺对导向轮和曳引轮绳槽磨损情况进行检查，转动导向轮和曳引轮每90°，检查一次，确保每个轮子的90°范围内都检查过一次。如图14．7－1所示，所有误差不大于0．79mm。

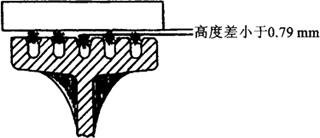

图14．7－1 曳引轮和导向轮绳槽磨损情况检查示意

(3)目测轮槽间距，应近似相等。

(4)目测检查曳引绳距离曳引绳挡杆距离为3～5mm范围。

(5)启动电梯，高速运行，观察曳引绳在绳槽内运行状况，应无跳动、窜动、打滑现象。

(6)日常保养中，还需要检查曳引轮及导向轮下面是否有磨损下来的金属屑，如果有，需要仔细检查绳槽是否有磨损，绳槽内的角度是否被钢丝绳切削改变。

(7)每半年一次，使用清洗剂清洗绳槽污渍。

(8)检查并加注曳引轮及导向轮轴承润滑油。

曳引轮更换标准：

当钢丝绳凹入曳引轮绳槽表面大于0．5mm以上时，可以判断曳引轮磨损严重，需要更换。
