对接接头单面焊

---

对接接头板厚在14mm以下，可以单面一次焊透。超过14mm时应开坡口或留间隙。间隙在5～6mm时可不开坡口一次焊透20mm。应当指出，开坡口的目的并非完全是增大一次性焊透量，它还有控制熔合比和调节焊缝余高的明显作用。下面介绍几种单面焊工艺参数供选择时参考。

1．电磁平台－焊剂垫上单面对接焊

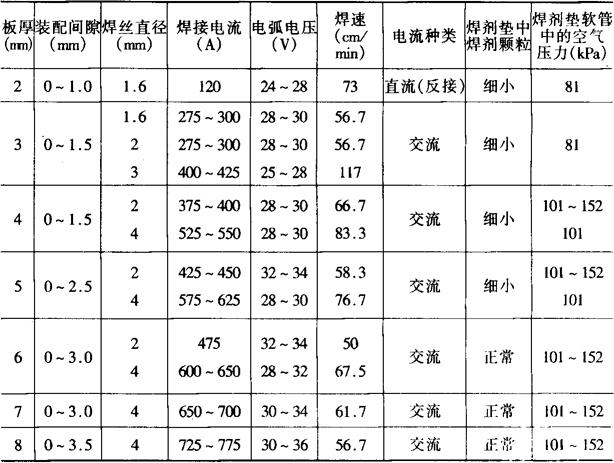

表4－7 电磁平台－焊剂垫上单面对接焊参数

2．焊剂垫上单面对接焊

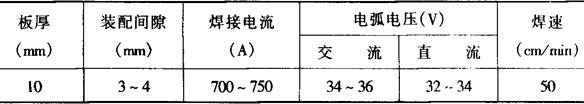

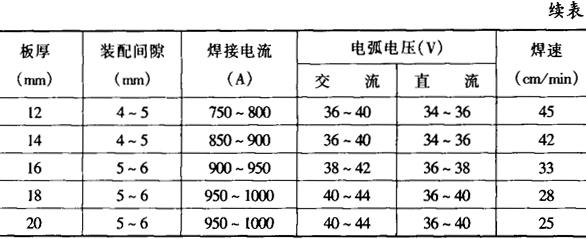

表4－8 焊剂垫上单面对接焊参数

注：焊丝直径5mm。

3．焊剂铜垫板上单面对接焊

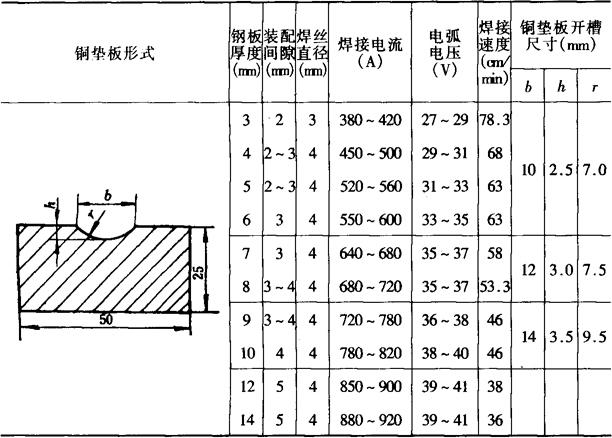

表4－9 焊剂铜垫板上单面对接焊参数

4．在永久性垫板上单面对接焊

当焊件结构允许保留永久性垫板时，焊件厚度在12mm以下时，可采用永久性垫板法进行单面焊接，焊接规范参数参照表4－9焊剂铜垫板单面对接焊规范进行调节确定。钢垫板尺寸与工件厚度之间有如下关系：工件厚度δ为2～6mm时，垫板厚度为0．5δmm，宽度为(4δ+5)mm。工件厚度为6～10mm时，垫板厚度为(0．3～0．4)δmm，宽度仍为(4δ+5)mm。

5．锁底接头单面对接焊

当工件厚度δ在(10～30)mm时可采用锁底单面对接焊，接头坡口形式如图4－10所示。焊接规范参数，参照焊剂铜垫板单面对接焊规范进行调节确定。这种方法在小直径厚壁圆筒形工件的环缝焊接上，取得满意的效果。

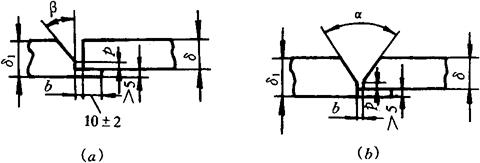

图4－10 锁底焊缝接头坡口形式

β=20°～40°，b=2～5mm，P=0～4mm

α=20°～40°，b=2～5mm，P=2～5mm

6．临时性衬垫上和悬空单面对接焊

临时性衬垫单面对接焊是将柔性的热固化衬垫或陶瓷材料制造的专用衬垫，贴合在焊缝背面进行焊接的，规范参数可参考焊剂铜垫板单面焊规范进行调节确定。

悬空焊是用于工件不要焊透的一种埋弧焊方法，焊接时将电流适当减小，使焊透深度减小到工件厚度的2／3之内。这种方法要求精确地装配接头，并且不留间隙，否则易烧穿。
