多孔板

---

多孔板(也称为“分流板”)和滤网一起的作用是使物料由旋转运动变为直线运动；阻止杂质和未塑化的物料通过；增加料流背压，使制品更加密实。多孔板还起支承滤网的作用。

多孔板的结构应尽可能做到：与料筒装配的对中性好；物料通过多孔板后流速相同；与螺杆头部形状吻合。

目前，我国多采用平板多孔板，结构简单，制造方便。

孔眼分布与孔眼结构是多孔板的关键因素，如图2－38所示。孔眼分布通常是中间疏、四周密，孔径通常是相等的，也有不等的。孔眼直径一般为2～7mm；孔眼面积通常为多孔板总面积的30%～70%；多孔板的厚度约为料筒内径的1／3～1／5；多孔板材料多用不锈钢2Cr13和3Cr13。

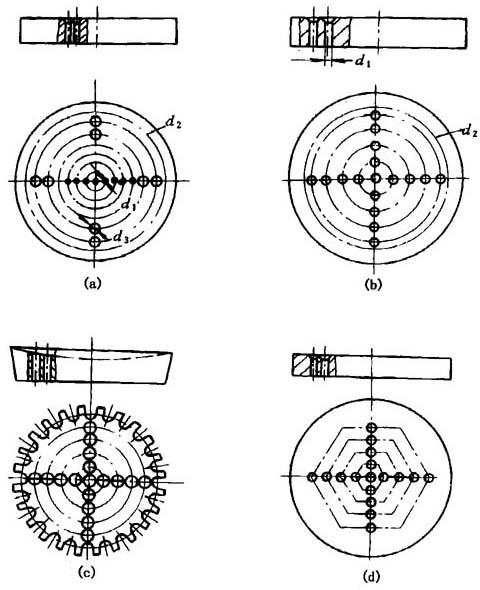

图2－38 多孔板的结构

(a)非等径孔同心圆排列 (b)等径孔同心圆排列 (c)等径孔弧形面板 (d)等径孔六边形排列
