外加热工具焊接

---

(一)热板焊接

用热板同时加热两个焊件的表面，当焊接面已被加热到充分熔融后，撤去热板，并立即对焊件施压，而使其接合。此即热焊接，亦称接触焊接或对焊。

1．设备

热板一般由钢、铜或铝制成，用电加热，因其表面直接影响焊缝质量，所以，需仔细抛光。根据不同的需要，其工作表面可以是不同的形状，如直线形、圆弧形等。

电加热器系置于热板的内部，其功率视工作面积而异，以保证加热温度在150～300℃为度，一般为2～3W／cm²，可调。

2．焊接工艺条件

两塑料板焊面，需预先刨平，再分别夹在夹具中，电热板达到要求的温度后，放到两板中间并施压，在热和力的作用下，接触面逐渐熔融，并有部分物料向外翻卷(翻浆)，当翻浆直径达到1．5～2mm，并确认整个焊缝已达到焊接温度时，分开两板，撤离电热板，并立即以一定的压力，将两板挤合在一起，冷后即可。

对焊焊接工艺条件如表9－3－9。

表9－3－9 对焊焊接工艺条件

1 按板材厚度分四档，板厚单位为mm。电热板表面温度为250C。

在焊接前，必须注意热板的清洁，以免将杂质带入焊缝，影响质量。焊接时，必须注意温度和加热时间的调节，压力和温度的配合。

(二)烙铁焊接

一般借耐热薄片传热压焊。此法适用于薄膜的焊接。

耐热薄片可以是涤纶薄膜、玻璃纸、黄蜡布或云母片。将耐热薄片盖在已叠放的两张薄膜上面，用加热的烙铁隔着耐热片对所需焊接的薄膜送热而使其发生热合。

聚氯乙烯片膜的热合温度如表9－3－10。

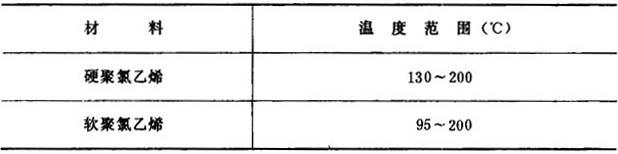

表9－3－10 聚氯乙烯片膜的热合温度范围
